Paletten-Volumenmesssystem GRAM L335

Wiege- und

Übersicht
GRAM L335 powered by MetriXFreight ist ein zertifiziertes, statisches Dimensionier‑, Wä­ge‑ und Scan‑(DWS)System, das für die automatisierte Vermessung und visuelle Dokumentation von Paletten und sperrigen Gütern in leistungsstarken Logistikumgebungen entwickelt wurde. Es kombiniert 2D/3D‑Kameratechnik mit einer messenden Architektur ohne bewegliche Teile und einem Auslöseverfahren bei stabilen Bedingungen, um Fehler und Nacharbeit zu reduzieren.

Hauptmerkmale

• Speziell für palettierte und übergroße Fracht mit Messbereich bis 260 × 260 × 260 cm
• Statisches System ohne bewegliche Komponenten für hohe Verfügbarkeit und geringen Wartungsaufwand
• Automatische Auslösung und Messung unter stabilen Bedingungen für reproduzierbare Ergebnisse
• Visuelle Dokumentation: Farbbild pro Messung, Mehrkamera‑Option bis zu fünf Fotos pro Objekt

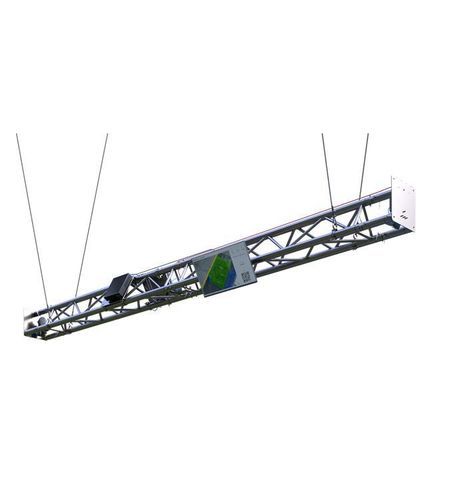

• Flexible Installation: Deckenmontage oder V‑förmige Bodenanordnung zur Anpassung an Lagerlayouts
• Integration in Ein‑/Ausgangs‑ und Transportprozesse zur Reduzierung manueller Dateneingabe

Kapazität & Genauigkeit
Misst Paletten und sperrige Güter bis zu 260 × 260 × 260 cm. Maßgenauigkeit: ±20 mm (Länge/Breite), ±10 mm (Höhe). Wägeleistung (Plattform, modellabhängig): 300 kg bis 5.000 kg. Wägelösung: von 200 g bis 2 kg je nach Modell. Handelsfähige Ausführungen mit CE‑M / OIML‑Verifizierung verfügbar.

Konnektivität & Datenintegration
Ethernet serienmäßig; optional Wi‑Fi oder LTE. JSON REST API für Integrationen; QR‑Code‑Ausgabe und Standard‑Dateiexporte (CSV, XLSX, PDF) inklusive Bildern. Anzeige/Konnektivität: RS‑232C, TTL und optional USB‑A.

Langlebigkeit & Einsatzumgebung
Plattform‑IP‑Schutzart: IP50 (für Innenräume); Anzeige in einigen Varianten IP65. Robuste, statische Architektur für kontinuierlichen Lagerbetrieb und geringen Wartungsaufwand.

Anwendungen
Hochleistungs‑Palettendimensionierung und handelsfähige Palettenabrechnung; geeignet für Stapler-, Hubwagen‑ oder Fördererschutz und Integration in WMS/TMS/ERP‑Prozesse.

Technische Daten

• Modell: GRAM L335 powered by MetriXFreight
• Kapazitätsbereich: 300 kg bis 5.000 kg (modellabhängig)
• Auflösung (Wägen): von 200 g bis 2 kg (modellabhängig)
• Handelserlaubnis: CE‑M / OIML verifizierbare Optionen verfügbar
• Taraspeicher: Speicher für 20 voreingestellte Taren
• Wiegeeinheiten: g, kg (Plattform und Anzeige)
• Wiegefunktionen: adaptive Filter, Tierverwiegung, programmierbare Grenzsignalisierung (rot/gelb/grün), Stückzählung (Stichproben 10/25/50/100)
• Plattform‑Konnektivität: Ethernet (Standard), Wi‑Fi (Option), LTE (Option)
• Anzeige‑Konnektivität: RS‑232C, TTL, USB‑A optional
• API & Exportformate: JSON REST API, QR‑Code, CSV, XLSX, PDF (inkl. Bilder)
• Drucker‑Kompatibilität: Q2, PR4 Optionen
• Batterie (Anzeige‑Optionen): Blei‑Säure‑Batterie, Betriebsdauer ca. 30/60 h je nach Konfiguration
• Material & Konstruktion: starre statische Plattform; Anzeige in ABS oder AISI 304 je nach Modell
• Schutzart: Plattform IP50; Anzeige IP65 bei einigen Modellen
• Plattengrößen verfügbar: von 1200 × 1000 mm bis 2500 × 1500 mm je nach Wägemodell
• Messbereich: bis 260 × 260 × 260 cm für palettierte und sperrige Güter
• Visuelle Dokumentation: Farbbild pro Messung; Multi‑Kamera‑Option bis zu fünf Fotos pro Objekt
