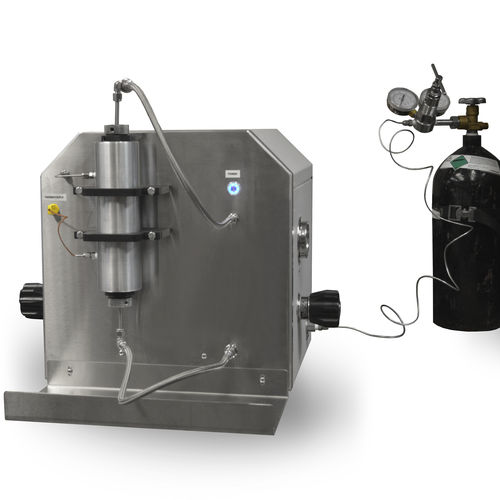

Permeameter M91 series

Messgerät für niedrige Permeabilität Der Nanodarcy-Permeameter M9190 von Grace Instrument ist für die Messung der niedrigen und ultraniedrigen Permeabilität von Kernproben in der Größe von Tight Plugs aus Schiefer- und anderen Tight-Gas-Lagerstätten konzipiert. Es verwendet ein Impulsabklingverfahren und Hochdruck-Stickstoff zur Messung der Permeabilität. Das System ist mit einem Begrenzungsdrucksystem ausgestattet, um den Überlagerungsdruck im Lagerstättenzustand zu simulieren. Der M9190 Nanodarcy Permeameter kann bei einem Porendruck von bis zu 2.500 psi und einem Confining-Druck von bis zu 10.000 psi arbeiten, der Impulsbereich liegt zwischen 5 und 200 psi. Der Konvektionsofen wird verwendet, um eine konstante Temperatur während der Prüfung zu gewährleisten. Einfache Bedienung und verlässliche Messung Das M9190 Nano-Darcy Permeameter misst die Kernpermeabilität bei einem eingestellten Porendruck und sendet dann einen Differenzdruckimpuls durch die Probe. Die M9190 Software zeichnet den Druck vor der Probe, den Druck hinter der Probe, den Differenzdruck über der Probe und die Zeit auf. Die aufgezeichneten Daten können dann im .CSV-Format in eine Tabellenkalkulationsdatei exportiert werden. Abmessungen: 60" Breite x 25" Tiefe x 35" Höhe Gewicht: 300 lbs. Maximaler Begrenzungsdruck: 690 bar (10.000 psi) Arbeitsdruck: 2.500 psi Temperaturbereich: Umgebungsbedingungen bis 175°C, ± 0,5°C Permeabilitätsbereich: 10 Nanodarcy bis 0,5 Millidarcys Kernlänge: 0,125 Zoll bis 3,0 Zoll Kern-Außendurchmesser: 1 Zoll bis 1,5 Zoll Impulsbereich: 5 bis 200 psi Belastungsart: Hydrostatisch, horizontale Lage Benetztes Material: SS-316 Edelstahl Spannungsversorgung: 110/220V, 50/60 Hz - Quecksilberfreie Konstruktion - Automatische Druck- und Temperaturregelung - Digitale Anzeige und genaue Messung des Drucks - Testergebnisse in Echtzeit und Nachbearbeitung
