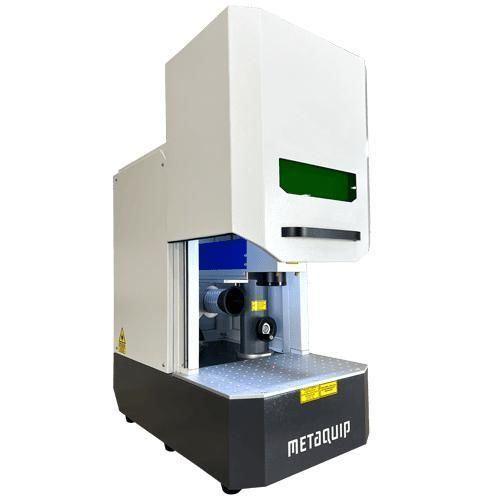

Maschine zum Gravieren und Markieren / gepulster Faserlaser MQ-FBLC-30W

KunststoffMetallAluminium

Übersicht
Der MetaQuip Desktop Cliche ist eine kompakte Tisch-Lasergravurmaschine, entwickelt für die schnelle, flexible und kosteneffiziente Herstellung von Tampographie-Klischees. Das geschlossene Tischgerät arbeitet leise und enthält eine industrielle Absauganlage mit HEPA-Filtration für eine saubere Arbeitsumgebung.

Hauptmerkmale

• Hauptanwendung: Herstellung von Druckblöcken/Klischees für die Tampographie.
• Gravur & Markierung: Dauerhafte, schnelle und saubere Markierung von (Edel-)Metallen und vielen Kunststoffen.
• Anwendungen: Kreativindustrie, Schmuck, industrielle Kennzeichnung (Ringe, Kleinteile, Frontplatten, Schilder).
• Laserleistung: 30 W Standard (20 W optional).
• Arbeitsfläche: 100 x 100 mm (70 x 70 mm Objektiv optional).
• Klischeehaltung: Schnelles und präzises Positionieren der Klischeeplatten.
• Absaugung: Industrielle Absaugung mit HEPA-Filter im Lieferumfang.
• Zertifikate: CE-zertifiziert; geschlossenes Gehäuse für sicheren Betrieb (Laserklasse 3R).

Betrieb & Software
Die Maschine verwendet einen gepulsten Hochenergie-Raycus-Faserlaser (1064 nm) mit XY-Scankopf. Die Fokus-Höhe wird manuell an die Werkstückhöhe angepasst. Steuerung über PC mit mitgelieferter EzCAD-Software; LightBurn optional verfügbar. Unterstützte Formate: AI, DXF, BMP, JPG, PNG, TIF und gängige Vektor-/Bildformate. Die Software unterstützt TrueType/SHX/JSF/DMF-Schriften, Barcodes, variablen Text und einfache IO-Funktionen.

Design & Arbeitsbereich

• Kompaktes geschlossenes Gehäuse: Integrierte Schiebetür für sicheren Betrieb.
• Maschinenmaße: 62 x 37 x 72 cm (L x B x H).
• Innenraum: 29 x 25 x 23 cm; Z-Achse manuell 0–400 mm, max. Werkstückhöhe 200 mm.

Materialien & Präzision

• Geeignete Materialien: Silber, Gold, Titan, Edelstahl, Aluminium, Legierungen und viele Kunststoffe.
• Präzision: Sehr kleiner Spot bei 1064 nm für hohe Auflösung; Wiederholgenauigkeit ±0,001 mm; minimaler Spotdurchmesser 0,01 mm.

Sicherheit & Umwelt

• Geschlossenes Modell: Schiebetür hält Laserstrahlung zurück.
• Absaugung & Filtration: Gelieferte industrielle Absaugung mit Front- und HEPA-Filtern; entspricht ISO 15012-4:2016 zur Entfernung von Partikeln und Dämpfen.

Lieferumfang

• Geschlossene Tisch-Lasermaschine (100 x 100 mm Objektiv).
• EzCAD2-Software und Produkt-/Software-Handbuch (verfügbar in Niederländisch, Englisch oder Deutsch).
• Industrielle Absaugeinheit mit HEPA-Filter.

Optionen

• Weitere Objektive (70 x 70 mm), Laptop mit vorinstallierter Software, Rotationsmodul für Ringe/runde Objekte, LightBurn-Softwareoption.

Technische Daten

• Arbeitsfläche: 100 x 100 mm (optional 70 x 70 mm).
• Lasertyp: Gepulster Hochenergie-Raycus-Faserlaser.
• Wellenlänge: 1064 nm.
• Repetitionsfrequenz: 20–100 kHz.
• Laserleistung: 30 W Standard (20 W optional).
• Leistungsregelung: 0–100%.
• Minimaler Spotdurchmesser: 0,01 mm.
• Minimale Linienbreite: 0,01 mm.
• Markiergeschwindigkeit: 0–12.000 mm/s.
• Zeichengravurgeschwindigkeit: > 800 Zeichen/s.
• Wiederholgenauigkeit: ±0,001 mm.
• Markiertiefe: 0,01–1 mm.
• Kühlung: Luftkühlung.
• Versorgungsspannung: 230 Vac ±10%, 50–60 Hz.
• Leistungsaufnahme: < 500 W.
• Arbeitstisch: Z-Achse manuell 0–400 mm, max. Werkstückhöhe 200 mm.
• Gehäuse: Geschlossenes Modell (Fußschalteranschluss).
• Abmessungen (L x B x H): 62 x 37 x 72 cm.
• Gewicht: 50 kg.
• Steuerung: Über Computer mit EzCAD (LightBurn optional).
• Betriebstemperatur: 13–28 °C; Umgebungstauglichkeit: −40–70 °C.
• Garantie: 2 Jahre (Lebensdauer der Laserquelle 50k–100k Stunden je nach Nutzung).
