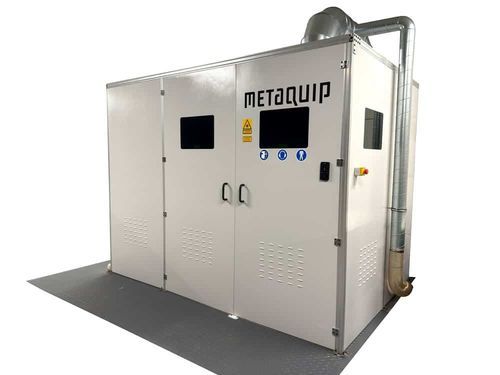

Raum-in-Raum-System / mit integrierter Beleuchtung

mobilmaßgefertigtmodulierbar

Intro
Eine modulare Laserschweißzelle bietet einen geschlossenen, autonomen Arbeitsraum, der speziell dafür ausgelegt ist, Strahlung von Lasern Klasse 4 einzuschließen. Sie ermöglicht sicheres Laserschweißen und Laserreinigung in einer bestehenden Werkstatt ohne größere bauliche Änderungen. Die modulare Zelle passt sich dem Prozess an und lässt sich mit Absaugung, Filtern und Beleuchtung kombinieren.

Warum eine modulare Laserschweißzelle für Klasse‑4‑Laser unverzichtbar ist
Laser der Klasse 4 (einschließlich tragbarer Laserschweißgeräte und Laserreiniger) bergen ein hohes Risiko: Strahl und Reflexionen können dauerhafte Augen‑ und Hautschäden verursachen. Ein geschlossener, abgeschirmter Arbeitsraum ist für den sicheren Betrieb und zur Erfüllung CE‑relevanter Sicherheitsanforderungen erforderlich.

Was genau ist eine modulare Laserschweißzelle?
Eine modulare Laserschweißzelle wird aus Standard‑Paneelen aufgebaut und ist so konzipiert, dass leistungsstarke Laserstrahlung eingeschlossen wird. Wichtige Merkmale des modularen Ansatzes sind:

• Erhältlich in verschiedenen Standardformaten (Beispiele: 2×3 m, 3×3 m und 3×4 m) oder in kundenspezifischen Größen
• Schnelle Montage vor Ort
• Erweiterbar und versetzbar bei Änderungen der Werkstattanordnung
• Leicht kombinierbar mit Absaugsystemen, Filtern und Beleuchtung

Eine Zelle für zwei Geräte: Laserschweißen und Laserreinigung
Die gleiche modulare Zelle kann sowohl ein tragbares Laserschweißgerät (für das Schweißen von Baustahl, Edelstahl, Aluminium, Titan, Messing und anderen Metallen) als auch einen Laserreiniger / Rostentferner aufnehmen (zur Entfernung von Rost, Farbe, Ölen und anderen Verunreinigungen ohne Chemikalien oder Strahlmittel). Beide Anwendungen profitieren vom selben abgeschirmten Arbeitsraum, den Verriegelungen und dem Absaugsystem; die Absauganforderungen können je nach gereinigtem Material variieren.

Wesentliche Merkmale der MetaQuip modularen Laserschweißzelle
Die Zelle ist an den praktischen Anforderungen einer Werkstatt ausgerichtet. Kernmerkmale umfassen:

• Mehrere Standardgrößen: 2×3 m, 3×3 m und 3×4 m (Anpassung möglich)
• Elektromagnetisches Türschloss: von außen mit Zahlenkombination zu öffnen; von innen jederzeit entriegelbar, auch bei Stromausfall oder Betätigung des Notausschalters
• Standard‑Sicherheitsverriegelungen: der Laser feuert nur, wenn alle Schutzvorrichtungen geschlossen sind
• Kombinierbar mit Absaugung und Filtration: vorbereitet für industrielle Filtersysteme (Beispielreferenz: BOFA AD 2000 iQ) zur Erfassung von Schweißrauch und Reinigungsrückständen
• Komplette Ausstattung möglich: MetaQuip kann Werkbank und zusätzliche Ausrüstung liefern, sodass die Zelle produktionsbereit übergeben werden kann

Welche Größe passt zu Ihrer Arbeit?
Größenempfehlungen richten sich nach Werkstück und Ablauf und nicht nur nach verfügbarer Bodenfläche:

• 2×3 m: geeignet für kleinere Werkstücke, Reparaturarbeiten, leichte Reinigungsaufgaben und Ein‑Bediener‑Einsätze
• 3×3 m: geeignet für allgemeines Schweißen und Reinigen mittlerer Bauteile mit Platz zum Bewegen und Drehen des Werkstücks
• 3×4 m: geeignet für größere Rahmen, Strukturen und Baugruppen oder kombinierte Schweiß‑ und Reinigungsphasen in einer Zelle
• Individualisierung: für nicht standardmäßige Produkte (lang/breit/schwer), Inline‑Produktion oder spezifische logistische Anforderungen (z. B. Rollenförderer oder Staplerzugang)

Modulare Laserschweißzelle vs. eigene Laser‑Sicherheit eines Raums
Im Vergleich zur Nachrüstung eines bestehenden Raums bietet eine modulare Zelle typischerweise:

• Schnellere Inbetriebnahme (oft innerhalb eines Tages montierbar)
• Größere Flexibilität (Zelle kann versetzt oder umkonfiguriert werden)
• Klare Single‑Point‑Verantwortung für das Sicherheitskonzept (Schutzvorrichtungen, Verriegelungen, Türschloss, Absaugung)
• Einfachere Wartung und dokumentierter Produktstatus für Prüfungen und Erweiterungen

Wie die Zelle in einen lasersicheren Arbeitsplatz passt
Die modulare Zelle ist ein Bestandteil eines umfassenden Sicherheitsplans. Typische ergänzende Elemente sind:

• Abstandssensor an der Laserschweißpistole, sodass der Strahl nur aktiv ist, wenn ein Werkstück im korrekten Bereich liegt
• Lasersichere Schweißhelme (Basis‑Modelle oder Vollschutzhelme für langandauernde/komplexe Arbeit)
• Industrielle Luftfiltration zur Erfassung von Dampf und Partikeln an der Quelle
• Betreiber‑Sicherheitsprotokolle und Schulungen, einschließlich Notfallverfahren

Häufig gestellte Fragen (Auswahl)

• Brauche ich eine Schweißzelle, wenn ich nur gelegentlich laserschweiße? Ja. Die Klasse‑4‑Einstufung hängt von der Laserleistung ab, nicht von der Häufigkeit; selbst gelegentliche Nutzung erfordert Abschirmung.
• Kann ich meinen bestehenden Laserschweißer oder Laserreiniger in einer MetaQuip‑Zelle betreiben? In den meisten Fällen ja, sofern der Laser in den üblichen Leistungsbereich der Klasse 4 fällt; die Eignung wird fallweise geprüft.
• Ist die Zelle sowohl für Laserschweißen als auch für Laserreinigung geeignet? Ja. Das Abschirmprinzip ist identisch; die Absauganforderungen variieren mit dem gereinigten Material.
• Wie verhält es sich mit der Tür und Notfallverfahren? Das elektromagnetische Türschloss kann von außen mit Kombination geöffnet und jederzeit von innen entriegelt werden; bei Betätigung des Notausschalters öffnet die Tür sofort.
• Lässt sich die Zelle später erweitern? Ja. Zusätzliche Paneele, andere Türpositionen oder kundenspezifische Größen sind in der Regel möglich.

Technische Daten / Spezifikationen

• Standardgrößen verfügbar: 2×3 m, 3×3 m, 3×4 m (kundenspezifische Größen erhältlich)
• Elektromagnetisches Türschloss mit Kombinationsöffnung und Innenentriegelung für Stromausfall/Notfälle
• Standard‑Sicherheitsverriegelungen, die das Auslösen des Lasers verhindern, wenn eine Schutzvorrichtung offen ist
• Vorbereitet zur Integration mit industriellen Absaugungs-/Filtersystemen (z. B. BOFA AD 2000 iQ)
• Option für komplette Innenausstattung (Werkbank und produktionsfertige Konfiguration)
• Kompatibel mit tragbaren Laserschweißgeräten (typische Leistungsbereiche: 1,5 kW, 2 kW, 3 kW; Schweißtiefen bis ca. 10 mm für tragbare Geräte)
• Entwickelt zur Unterstützung von Laserreinigungs-/Rostentfernungsprozessen (ohne Chemikalien oder Strahlmittel)
• Modulares Design ermöglicht spätere Erweiterung, Verlagerung oder logistische Anpassung (Rollenförderer, Gabelstaplerzugang, geänderte Türposition)
