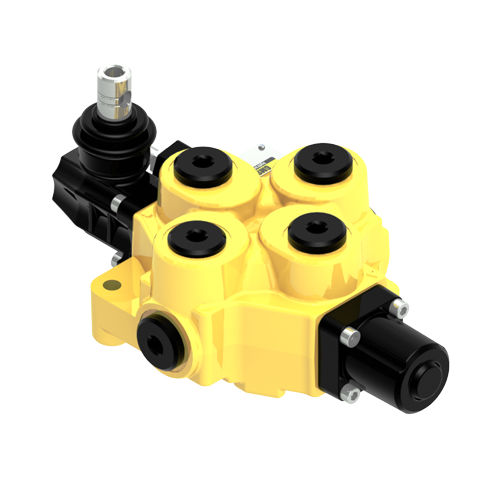

Einteiliges Hydraulik-Wegeventil 120L GT

Schieber

Monoblockventile sind einfacher als Sektionsventile und können unter höherem Druck arbeiten. Der Gehäusetyp des Ventils erlaubt einen höheren Druck aufgrund der robusten, abgedeckten Struktur. Die Abdichtung von Monoblockventilen ist besser als die von Sektionsventilen, so dass bei Anwendungen, die einen höheren Druck als 350 bar erfordern, Monoblockventile bevorzugt werden. Der Berstdruck der Monoblockventile liegt bei 700 - 900 bar, so dass sie auch bei 350-400 bar sicher arbeiten können. Monoblockventile haben in der Regel keine Hilfsventile wie Schock- oder Kavitationsschutzventile. ARBEITSBEDINGUNGEN Dieser Katalog enthält technische Daten und Diagramme, die mit Mineralöl mit einer Viskosität von 46 mm2/s - 46cSt bei einer Temperatur von 40°C gemessen wurden. Interne Leckage A(B)®T Dp=100 bar - 1450 psi mit Flüssigkeit und Ventil bei 40°C 3 cm3/min. 0.18 in3/min. Hydraulikflüssigkeit Mineralisches Grundöl Flüssigkeitstemperatur mit NBR-Dichtungen von - 20° bis 80°C mit FPM (VITON) Dichtungen von - 20° bis 100°C Viskosität Arbeitsbereich von 15 bis 75 mm2/s von 15 bis 75 cSt Min. 12 mm2/s 12 cSt Max. 400 mm2/s 400 cSt Max. Verschmutzungsgrad 19/16 - ISO 4406
