Überspannungsableiter / Kategorie D1 /C1 /C2 /C3 D9510S

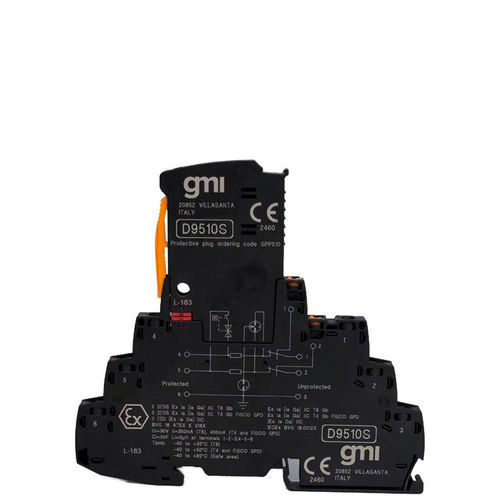

SIL 3-Überspannungsschutzgerät für Signalsysteme Das Modell D9510SD9510S bietet einen zweistufigen Überspannungsschutz für potentialfreie E/A-Zweidrahtsignale von Mess-, Steuer- und Sicherheitssystemen. Mit einer Breite von 6 mm lässt es sich leicht in beliebige Rangier- oder Verteilerschränke einbauen. Er besteht aus einem Schutzstecker und einem Basiselement. Der SPD bietet Überspannungsschutz mit 1,65Ω Schleifenimpedanz, mit Trennmesser auf beiden Signalpfaden zur einfachen Prüfung der Schleife.SIL 3 nach IEC 61508:2010.Einspeisung aus Zone 0 (Zone 20), Installation in Zone 1 und 2.Unterbrechung des Signalkreises durch Trennmesser.Signalisierung ohne zusätzliche Hilfsenergie, dank mechanischer Zustandsanzeige.Signal wird bei Wartungsarbeiten nicht unterbrochen, dank impedanzneutraler Einführung und Entfernung des Schutzsteckers.Hohe Dichte, 6,2 mm pro Kanal.HART-kompatibel.Technische Daten:Versorgung:Nominale Systemspannung Un: 24 V DCMax Dauerbetriebsspannung Uc: 30 V DCBemessungsstrom: 600 mA (40°C)Schutzart:IEC Testklassifizierung: C1 / C2 / C3 / D1Schutz der Signaltypen: 0/4-20 mA HART, Digital I/O, World FIP, F&GNennentladestrom (In): (8/20) μs: 5 kA (Kern-Kern) 5 kA (Kern-Masse)Stoßentladungsstrom (Iimp): (10/350) μs: 0.5 kA (Kern-Kern) 0,5 kA (Kern-Masse)Gesamtentladestrom (Itotal): (8/20) μs: 10kAMax. Gesamtentladestrom (Imax): (8/20) μs: 20kA (für ein Mal)Serienwiderstand: 1,65Ω ± 20%Spannungsschutzpegel (Up): ≤ 55 V (C1 - 1 kV/500 A) Kern-Kern; ≤ 65 V (C2 - 10 kV/5 kA) Kern-Kern; ≤ 55 V (C3 - 100 A) Kern-Kern; ≤ 900 V (C1 - 1 kV/500 A) Kern-Masse; ≤ 1.05 KV (C2 - 10 kV/5 kA) Kern-Masse; ≤ 1,4 KV (C3 - 100 A) Kern-MasseAnsprechzeit tA: ≤ 1 ns (Kern-Kern), ≤ 100 ns (Kern-Masse)Umweltbedingungen:Betriebstemperatur: -40 bis +85 °CRelative Luftfeuchtigkeit: 5% bis 95%Montage:Typ: EN/IEC60715 TH 35 DIN-SchieneGewicht: ca. 42 gAnschluss: Schraubklemmen zur Aufnahme von Anschlüssen bis 2,5 mm2 flexibelStandort: Installation im sicheren Bereich oder Zone 2 oder Zone 1, Gruppe IIC T4...T6Schutzklasse: IP20Abmessungen: Breite 6,2 mm, Tiefe 100 mm, Höhe 105,8 mmZertifizierungen:ATEX: DEKRA ATEX D9410, D9420, D9510, D9520 Serie Englisch Zertifikat (BVS 18 ATEX E 018 X, DEKRA, 2022-07-12)IECEx: DEKRA IECEx D9410, D9420, D9510, D9520 Serie Zertifikat (IECEx BVS 18.0012X, DEKRA, 2022-07-18)SIL: EXIDA GM 17/11-006 R008 Analyse für SIL Anwendung D9510S, D9520S (GM 17/11-006 R008, EXIDA, 2018-03-28)Konformitätserklärungen:EU-Konformitätserklärung für D9410, D9420, D9510, D9520
