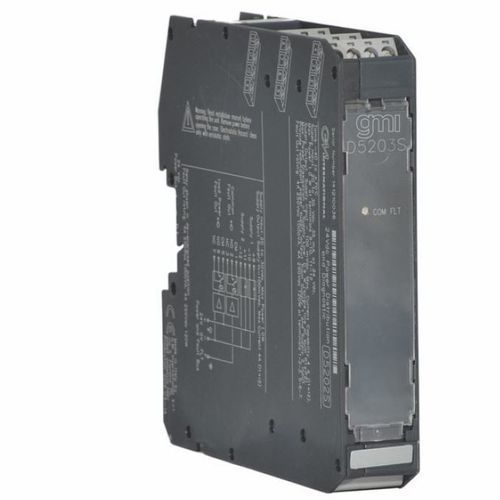

Diagnosegerät D5203S

Diagnosemodul für DIN-SchieneDas D5203 dient zur Wiederholung der Sammelstörmeldung vom Power Bus über ein SPDT-Relais.Vereinfachte BusfehlererfassungStatus: ACTIVETechnische DatenVersorgungsart24 Vdc nom (18 bis 30 Vdc), verpolungssicher.Stromaufnahme10 mA @ 24 Vdc mit angezogenem Relais, typisch.Verlustleistung0,25 W @ 24 Vdc mit angezogenem Relais, typisch.Anschlussüber Power Bus.LEDSammelfehler (rot).FehlerKumulativfehlerKumulativfehleranzeige (über das Vorhandensein eines Kurzschlusses oder offenen Feldstromkreises für jedes Modul auf dem Bus).Fehlersignalisierungein spannungsfreier NE SPDT-Relaiskontakt (im Fehlerfall stromlos).KontaktmaterialAg-Legierung (Cd-frei).Kontaktbelastbarkeit4 A 250 Vac 1000 VA, 4 A 250 Vdc 120 W (ohmsche Last).DC- und AC-Lastschaltvermögensiehe Betriebsanleitung.Mechanische / elektrische Lebensdauer5 * 10⁶ / 3 * 10⁴ Schaltspiele, typisch.Betätigungs- / Auslösezeit8 / 4 ms, typisch.IsolationPrüfspannungRelaiskontaktgruppen/Versorgung 1,5 kV.UmgebungsbedingungenBetriebstemperaturgrenzwerte -40 bis +70 °C.Lagertemperaturgrenzwerte -45 bis +80 °C.MontageTypDIN-Schiene 35 mm mit Power Bus.Gewichtetwa 170 g.AnschlussDurch polarisierte, steckbare, trennbare Schraubklemmenblöcke für Anschlüsse bis zu 2,5 mm² (13 AWG).AbmessungenBreite 22,5 mm, Tiefe 123 mm, Höhe 120 mm.Zertifizierungen:EMC: D5000/D6000 EAC EMC-Konformitätserklärung (Eurasische Gemeinschaft, ЕАЭС N RU Д-IT.PA08.B.82326/24, CONTROL, 2024-09-26)Maritim: DNV Maritime Certificate TAA00001U0 für die Serie D5000 (International, TAA00001U0, DNV-GL, 2024-04-02)Konformitätserklärungen:EU-Konformitätserklärung für D5000-Relais für den sicheren BereichKonformitätserklärung für G3-KonformitätZeichnungen: 3d_drawing_D5200_dwg, 3d_drawing_D5200_stpDimensions: Breite 22,5 mm, Tiefe 123 mm, Höhe 120 mmAnschlüsse: über verpolungssichere steckbare Trennschraubklemmen für Anschlüsse bis 2,5 mm² (13 AWG)Gewicht: ca. 170 gBetriebstemperatur: -40 bis +70 °CLagertemperatur: -45 bis +80 °C
