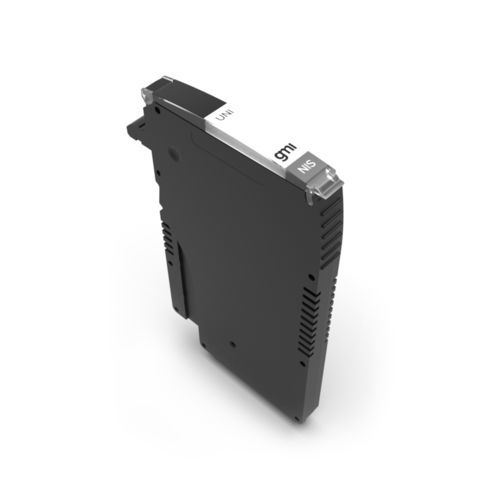

Universal-Messumformer / SIL2 X1-NIS-UNI-01-S

für DIN-Schiene

Das Universalmodul X1-NIS-UNI-01 ist eine hochintegrierte Schnittstelle, die für Anwendungen geeignet ist, die SIL 3 oder SIL 2 (je nach Anwendung) in sicherheitsrelevanten Systemen für Hochrisikoindustrien erfordern. Dank seiner hohen Flexibilität kann es 2-Draht aktive/passive 4-20 mA (AI), intelligente Stellungsregler (AO), Schalter und Näherungsschalter (DI) sowie Magnetventile und andere Prozesssteuerungsgeräte (DO) anschließen. Die HART®-Kommunikation wird sowohl für aktive und passive Transmitter als auch für I/P unterstützt. Das Modul ist immer stromsenkend, und das Termination Board erweitert seine Verwendung auf Quellschleifen. Programmierbare Erkennung von Leitungsunterbrechungen und Lastkurzschlüssen sowie von Stromfehlern außerhalb des zulässigen Bereichs sind ebenfalls vorhanden. Das Modul passt sich automatisch an die Anwendung an, ohne dass eine Neuprogrammierung erforderlich ist; bei Bedarf kann es über die Konfigurationssoftware neu kalibriert werden. Zur Erleichterung der Wartungsarbeiten können die Feldgeräte über einen Mechanismus mit zwei Positionen zum Einstecken und Herausziehen abgetrennt werden. Für dieses Produkt ist ein spezielles Termination Board erforderlich.SIL 3/2 je nach Anwendung / SC 3Installation in Zone 2 / Division 2Schleifenabschaltung zur Erleichterung von WartungsarbeitenGeeignet für AI-, AO-, DI- und DO-Anwendungen ohne KonfigurationHART®-kompatibel (passive und aktive AI/AO-Schleifen)Programmierbare Diagnose von Leitungs- und Lastkurzschlüssen/UnterbrechungenFehlern außerhalb des Messbereichs mit programmierbaren SchwellenwertenDigitale Kalibrierung über Konfigurationssoftware verfügbarKurzschlussfeste Ein- und AusgängeFeldfehlerspiegelung an die DCS/PLC UNI CardHohe GenauigkeitDreiport-Isolierung, Eingang/Ausgang/VersorgungTechnische Daten:AI Verlustleistung: 0.8 W (pass. Tx), 1,0 W (act. Tx) mit 20 mA, 24 V + 250 Ω out @ 24 Vdc, typisch.AO Verlustleistung: 0.75 W mit 20 mA an I/P out. @ 24 Vdc, typisch.DI Verlustleistung: 0.9 W bei Kurzschluss am Eingang bei 24 Vdc, typisch.DO Verlustleistung: 1.6 W mit 40 mA bei 24 Vdc, typisch.Systemversorgungstyp: 24 Vdc nom (18 bis 30 Vdc).AI Stromverbrauch: 32 mA (passiver Tx), 18 mA (aktiver Tx) mit 20 mA bei 24 Vdc, typisch.AO Stromverbrauch: 30 mA mit 20 mA auf I/P out, typisch.DI Stromverbrauch: 30 mA bei Kurzschluss am Eingang bei 24 Vdc, typisch.DO Stromverbrauch: 67 mA mit 40 mA bei 24 Vdc, typisch.System In/Out Type: Strom 0 bis 40 mA, gespiegelt vom Feld. Das Modul ist immer stromsenkend, und das Termination Board erweitert seine Verwendung auf Quellschleifen.Reaktionszeit: 5 ms.Mindestspannung: 15 V (AI, DI, DO).Höchstspannung: 30 V (alle Anwendungen).Field In/Out Type: Die Spezifikationen der Feldschnittstelle hängen von den Anschlüssen und der Verwendung ab.Strombegrenzung: 45 mA, typisch, für alle Anwendungen.AI: Strom 4 bis 20 mA, passiver oder aktiver Tx + HART.AI Passive Tx-Leitungsspannung: 15,5 V Minimum @ 20 mA.AI Aktiver Tx-Spannungsabfall: 6,5 V Maximum @ 20 mA.AO: Strom 4 bis 20 mA + HART.AO Maximale Last: 600 Ω.DI: 8 V/1 kΩ typisch, gemäß NAMUR-Standard.DO: 0 bis 40 mA, lineares Derating von 40 mA (60 °C) auf 35 mA bei (70 °C).DO Ausgangsspannung: 8,5 V Minimum @ 40 mA.Fault Type: Lastkurzschluss/offen mit einstellbaren Grenzwerten für Spannung, Strom und Widerstand.Fehlersignalisierung: gemeinsamer Fehler & Fehlerspiegelung auf DCS/PLC IO.Performance Ref. Bedingungen: 24 V Versorgung, 250 Ω Last, 23 ± 1 °C Tamb.Kalibriergenauigkeit: ≤ ± 20 µA.Linearitätsgenauigkeit: ≤ ± 20 µA (4 bis 20 mA), ± 60 µA (0 bis 40 mA).Temperatureinfluss: ≤ ± 2 µA/°C.Isolationsprüfspannung: Field InOut/System InOut 2,5 kV; Field InOut/System Supply 2,5 kV; System InOut/System Supply 500 V.Betriebstemperatur: -40 bis +70 °CLagertemperatur: -45 bis +80 °C.Montageart: Auf kundenspezifischem Termination Board.Gewicht: ca. 50 g.Abmessungen: Breite 10 mm, Tiefe 80 mm, Höhe 120 mm.
