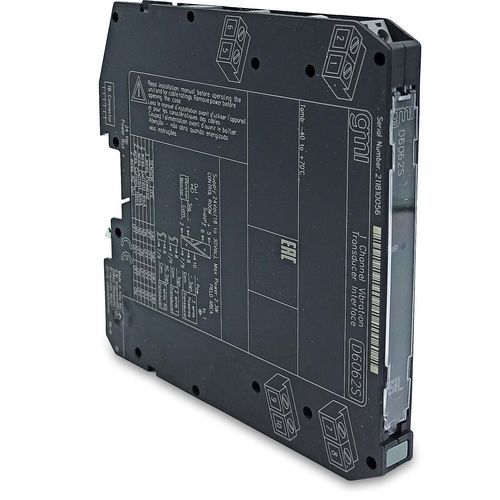

Messwandler für DIN-Schiene D6062S

SIL 2analog

SIL2-SchwingungsaufnehmerschnittstelleDie Schwingungsaufnehmerschnittstelle D6062S ist eine hochintegrierte Analogeingangsschnittstelle, die sich für Anwendungen eignet, die in sicherheitsrelevanten Systemen für Hochrisikoindustrien die Stufe SIL 2 erfordern. Sie bietet eine vollständig erdfreie Gleichstromversorgung zur Speisung von Schwingungsaufnehmern, Beschleunigungsmessern oder 2-3-Draht-Sensoren und wiederholt die Sensoreingangsspannung in einem vollständig isolierten Schaltkreis, um Schwingungsmonitore oder -analysatoren für die Steuerung und Überwachung rotierender Maschinen zu betreiben.SIL 2 / SC 30 bis -20 V Eingangs-/AusgangssignalBreitband-SignalübertragungEingangs- und AusgangskurzschlussfestFeldprogrammierbarkeit durch DIP-SchalterHohe GenauigkeitDrei Port-Isolierung, Eingang/Ausgang/VersorgungTechnische Daten:Versorgung:Spannung: 24 Vdc nom (18 bis 30 Vdc), verpolungssicher.Stromaufnahme: 90 mA bei 24 Vdc mit 20 mA Messwandlerverbrauch und 2 mA Ausgangslast, typisch.Verlustleistung: 2,0 W bei 24 Vdc mit 20 mA Messwandlerverbrauch und 2 mA Ausgangslast, typisch.Eingang:Typ: 0 V bis -20 V (10 kΩ Impedanz an den Klemmen 7-8 oder 8-9).3 Drähte Sensorversorgungsspannung: mehr als -22 V @ 0 mA Versorgung, mehr als -17 V @ 15 mA Versorgung (strombegrenzt @ ≈ 23 mA).2 Drähte Sensorversorgungsspannung: mehr als -17 V mit konstanter Stromversorgung.2 Drähte Sensorversorgungsstrom: wählbar @ 4 mA, 6 mA oder 10 mA über internen DIP-Schalter.Ausgang:Typ: 0 bis -20 V an 10 kΩ Last, mit 10 Ω Ausgangswiderstand.Ansprechzeit: ≤ 10 µs (10 bis 90 % Sprung).Frequenzgang: DC bis 20 kHz innerhalb von maximal 1 dB.Leistung:Ref. Bedingungen: 24 V Versorgung, 10 kΩ Last, 23 ± 1 °C UmgebungstemperaturKalibriergenauigkeit: ≤ ± 0,1 % FSRLinearitätsgenauigkeit: ≤ ± 0,05 % FSRTemp.Einfluss: ≤ ± 0,005 % auf Null/Spanne bei einer Änderung von 1 °C.Isolierung:Prüfspannung: In/Out 1,5 kV; In/Supply 1,5 kV; Out/Supply 500 V.Umgebungsbedingungen:Betriebstemperatur: -40 bis +70 °CLagertemperatur: -45 bis +80 °CMontage:Typ: DIN-Schiene 35 mm, mit oder ohne Power Bus oder auf Custom Term. Gewicht: ca. 125 gAnschluss: über polarisierbare, steckbare, trennbare Schraubklemmenblöcke für Anschlüsse bis zu 2,5 mm² (13 AWG)Abmessungen: Breite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.Kanäle: 1Status: AKTIV
