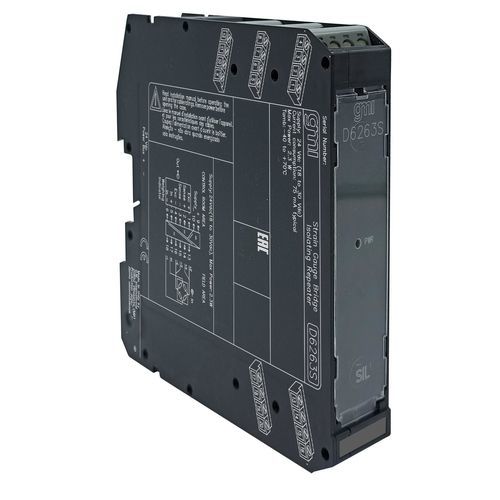

Digitaler Wägezellen-Transmitter D6263S

Das Wägezellen-/Dehnungsmessstreifen-Brückenrepeatermodul D6263 ist eine Einheit, die für Anwendungen geeignet ist, die die SIL 2-Stufe in sicherheitsrelevanten Systemen für Hochrisikoindustrien erfordern. Das Gerät fungiert als transparente, galvanisch isolierte Schnittstelle, die zwischen einem Wägeindikator und einer Wägezelle (oder einer Gruppe von Wägezellen) installiert wird; es erscheint an den Klemmen des Indikators als eine einzelne Wägezelle, die derjenigen im Feld entspricht. Es liefert eine vollständig potentialfreie Versorgungsspannung mit Fernabtastung für die Wägezelle und wiederholt, während es isoliert ist, das mV-Signal, das ausgegeben wird, um eine Last in Abhängigkeit von der Referenzspannung des Host-Systems zu steuern. Es können bis zu vier 350 Ω-Wägezellen, fünf 450 Ω-Wägezellen oder zehn 1000 Ω-Wägezellen parallel angeschlossen werden. Die Spannungsreferenz wird als externe Versorgung eingestellt.SIL 2 / SC 3Dehnungsmessstreifen-Brücke Transparenter RepeaterBis zu vier 350 Ω-Wägezellen parallelHohe GenauigkeitDrei Port-Isolierung, Eingang/Ausgang/VersorgungTechnische Daten:Versorgung: 24 Vdc nom (18 bis 30 Vdc), verpolungssicher. Stromverbrauch: 75 mA @ 24 Vdc mit vier angeschlossenen 350 Ω Wägezellen, typisch. Verlustleistung: 1.8 W @ 24 Vdc bei vier angeschlossenen 350 Ω Wägezellen, typisch.Eingang: Bis zu vier 350 Ω Wägezellen parallel oder bis zu fünf 450 Ω Wägezellen parallel oder bis zu zehn 1000 Ω Wägezellen parallel. Integrationszeit: 12,5 ms. Versorgungsspannung der Brücke: 4,0 Vdc nominal. Brückenausgangssignal: 1 bis 4 mV/V. Ausgang: Gleiches wie das Eingangssignal. Ausgangsimpedanz: 500 Ω, typisch. Erregerspannung: extern angelegt zwischen 4 V und 15 V. Übertragungskennlinie: linear. Ansprechzeit: ≤ 20 ms (10 bis 90 % Schrittänderung).Leistung: Ref. Bedingungen: 24-V-Versorgung, 23 ± 1 °C Umgebungstemperatur. Kalibriergenauigkeit: ≤ ± 0,003 % Eingangs-FSR, nach Systemkalibrierung. Linearitätsgenauigkeit: ≤ ± 0,002 % Eingangs-FSR. Kurzschlussfehler: ≤ ± 0,002 % Eingangs-FSR bei einer Änderung von 1 °C.Isolierung: Prüfspannung: In/Out 2,5 kV; In/Supply 2,5 kV; Out/Supply 500 V.Umgebungsbedingungen: Betriebstemperatur: -40 bis +70 °C. Lagertemperatur: -45 bis +80 °C.Montage: DIN-Schiene 35 mm, mit oder ohne Power Bus. Gewicht: ca. 165 g. Anschluss: über polarisierende, steckbare, trennbare Schraubklemmenblöcke für Anschlüsse bis 2,5 mm² (13 AWG). Abmessungen: Breite 22,5 mm, Tiefe 123 mm, Höhe 120 mm.Status: AKTIVKanäle: 1
