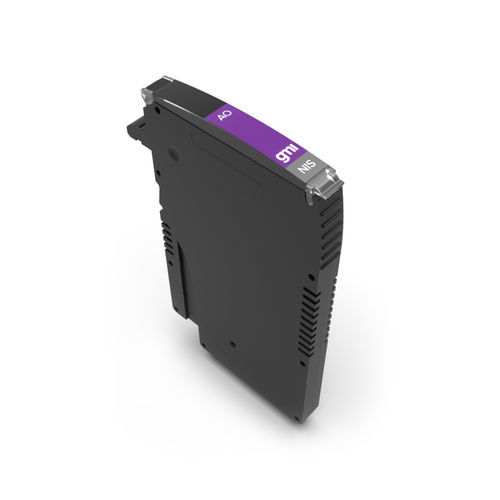

Analoger Signalaufbereiter X1-NIS-AO-01-S

4-20 mAprogrammierbarisoliert

Das Modul Isolating Driver X1-NIS-AO-01 ist eine hochintegrierte Analogausgangsschnittstelle, die sich für Anwendungen eignet, die in sicherheitsrelevanten Systemen für Hochrisikoindustrien die SIL 3-Stufe erfordern. Es isoliert und überträgt ein 4-20-mA-Signal von einer Steuerung im sicheren Bereich an eine Last im Feld. Der Schaltkreis ermöglicht bidirektionale Kommunikationssignale für HART® Smart Positioners. Die Erkennung von Leitungsunterbrechungen und Lastkurzschlüssen ist vorgesehen: Der Fehler im Feld wird direkt an die SPS-AO-Karte als Unterbrechung gespiegelt und auch auf der gemeinsamen Fehlerleitung gemeldet. Zur Erleichterung der Wartungsarbeiten können die Feldgeräte über einen Einsteck-/Ausziehmechanismus mit zwei Positionen abgeschaltet werden. Für dieses Produkt ist ein spezielles Termination Board erforderlich.SIL 3 / SC 3Installation in Zone 2 / Division 2Schleifenabschaltung zur Erleichterung von WartungsarbeitenHART®-kompatibelProgrammierbare Kurzschluss-/Leerlaufdiagnose mit programmierbaren SchwellenwertenFeldfehlerspiegelung an die DCS/PLC IO-KarteHohe GenauigkeitDrei-Port-Isolierung, Eingang/Ausgang/VersorgungTechnische Daten:Verlustleistung: 0.75 W @ 24 Vdc mit 20 mA am I/P-Ausgang, typisch.Systemversorgungsspannung: 24 Vdc nom (18 bis 30 Vdc).Stromaufnahme: 30 mA @ 24 Vdc mit 20 mA am I/P-Ausgang, typisch.System In Type: Strom 4 bis 20 mA.Eingangsfehlerimpedanz: 16 kΩ bei 24 Vdc (Eingangsstrom 1,5 mA), typisch.Field Out Type: Strom 4 bis 20 mA + HART.Maximale Last: 600 Ω.Ansprechzeit: 5 ms.Fehlertyp: Last kurz/offen mit einstellbaren Grenzwerten für Spannung, Strom und Widerstand.Fehlersignalisierung: gemeinsamer Fehler & Fehlerspiegelung auf DCS/PLC IO.Leistungsreferenzbedingungen: 24 V Versorgung, 250 Ω Last, 23 ± 1 °C Tamb.Kalibriergenauigkeit: ≤ ±20 µA.Linearitätsgenauigkeit: ≤ ±20 µA.Temperatureinfluss: ≤ ±2 µA/°C.Isolationsprüfspannung: Field Out/System In 2,5 kV; Field Out/System Supply 2,5 kV; System In/System Supply 500 V.Betriebstemperatur: -40 bis +70 °C.Lagertemperatur: -45 bis +80 °C.Montageart: Auf kundenspezifischer Anschlussplatte.Gewicht: ca. 50 g.Abmessungen: Breite 10 mm, Tiefe 80 mm, Höhe 120 mm.
