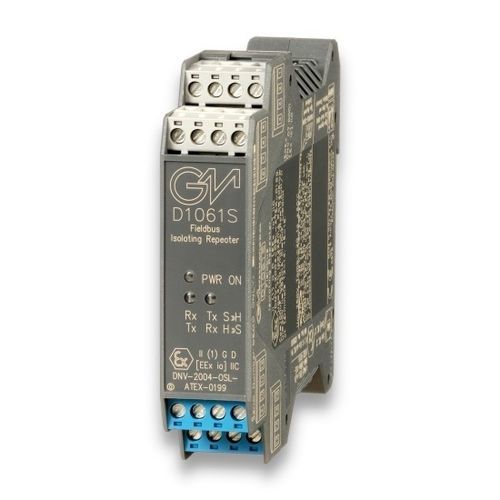

Repeater für DIN-Schiene D1061S

RS-422isoliertKommunikation

Der einkanalige DIN-Schienen RS422 / RS485 Trennverstärker Typ D1061S wird verwendet, um eigensichere RS422 / RS485 Geräte, die sich im explosionsgefährdeten Bereich befinden, von einem RS232 / RS422 / RS485 Controller, der sich im sicheren Bereich befindet, zu trennen. Die Übertragungsgeschwindigkeit ist per DIP-Schalter von 1,2 Kbit/s bis zu 1,5 Mbit/s einstellbar. Das Modul D1061S unterstützt alle RS485-Protokolle, wie z.B. Feldbus, Modbus, Profibus, etc. Die Abschlussimpedanz ist per DIP-Schalter im Gerät wählbar (250 Ω Wert) für beide Seiten der Kommunikationsleitungen (Ex- und Safe-Area-Seite). Der RS422 / RS485-Anschluss im sicheren Bereich ist sowohl an der Klemmleiste als auch an der 9-poligen SUB D-Buchse am Gerät vorhanden. Der RS232-Anschluss ist nur an der 9-poligen SUB-D-Buchse vorhanden. Das Modul verfügt außerdem über eine Abschirmungsklemmenleiste für den Anschluss der Kabelabschirmung auf der Seite des explosionsgefährdeten Bereichs.Eingang aus Zone 0 (Zone 20), Division 1, Installation in Zone 2, Division 2.RS422 / RS485 Signal im explosionsgefährdeten Bereich.RS232 / RS422 / RS485 Signal im sicheren Bereich.Übertragungsgeschwindigkeit bis zu 1,5 Mbit/s.Für Modbus, Feldbus, Profibus und alle anderen RS485-Protokolle.Dreiport-Isolierung, Eingang/Ausgang/Versorgung.EMV-Kompatibilität nach EN61000-6-2, EN61000-6-4.Vor-Ort-Programmierbarkeit über DIP-Schalter.250 Vrms (Um) max. zulässige Spannung für die mit der Barriere verbundenen Instrumente.Technische Daten:Versorgung: 24 Vdc nom (20 bis 30 Vdc), verpolungssicher, Restwelligkeit ≤ 5 Vpp. Stromverbrauch: 100 mA bei 1,5 Mbit/s. Verlustleistung: 2,0 W bei 24 V, 2,8 W max. bei 30 V. Ein-/Ausgang I.S. Hazardous Area: RS422 / RS485 Eigensicherer Anschluss (EIA RS422-A und EIA RS485). Abschlussimpedanz: 250 Ω per DIP-Schalter wählbar. Übertragungsgeschwindigkeit: 1,2 bis 1,5 Mbit/s per DIP-Schalter einstellbar. Übertragungsleitungslänge: ≤ 1200 m bis 93,75 Kbit/s, ≤ 1000 m bis 187,5 Kbit/s, ≤ 400 m bis 500 Kbit/s, ≤ 200 m bis 1,5 Mbit/s. Anschluss: steckbare Trennschraubklemme bis 2,5 mm², Schirmklemme vorhanden.Ausgang/Eingang Sicherer Bereich: RS232 / RS422 / RS485 Anschluss (EIA RS232-C, EIA RS422-A, EIA RS485). RS422/RS485 Abschlussimpedanz: 250 Ω per DIP-Schalter wählbar. RS422/RS485 Übertragungsgeschwindigkeit: 1,2 bis 1,5 Mbit/s per DIP-Schalter konfigurierbar. RS422/RS485 Übertragungskabellänge: wie oben. RS422/RS485 Anschluss: Schraubklemmleiste oder SUB D 9-polige Buchse. RS232 Übertragungsgeschwindigkeit: bis zu 115,2 Kbit/s. RS232-Übertragungskabellänge: ≤ 15 m. RS232-Anschluss: SUB D 9-polige Buchse Isolation: Prüfspannung: I.S. RS422-RS485 / RS232-RS422-RS485 1,5 KV; I.S. RS422-RS485 / Versorgung 1,5 KV; RS232-RS422-RS485 / Versorgung 500 V.Umweltbedingungen: Betriebstemperatur: -20 bis +60 °C, relative Luftfeuchtigkeit max. 90% nicht kondensierend bis 35 °C. Lagertemperatur: -45 bis +80 °C.Sicherheitsbeschreibung: Uo/Voc = 3,7 V, Io/Isc = 225 mA, Po/Po = 206 mW an den Klemmen 13-14, 15-16. Ui/Vmax = 30 V, Ii/Imax = 282 mA, Ci = 0 nF, Li = 0 nH an den Klemmen 13-14, 15-16. Um = 250 Vrms, -20 °C ≤ Ta ≤ 60 °C.Montage: EN/IEC60715 TH 35 DIN-Schiene. Gewicht: ca. 170 g. Anschluss: verpolungssichere, steckbare, trennbare Schraubklemmen bis 2,5 mm² und SUB D 9-polige (DB9) DIN 41652 Buchse (nur für RS232, RS422, RS485 Safe Area Anschluss).Standort: Sicherer Bereich/ungefährliche Bereiche oder Zone 2, Gruppe IIC T4, Klasse I, Division 2, Gruppen A, B, C, D Temperaturcode T4 und Klasse I, Zone 2, Gruppe IIC, IIB, IIA T4 Installation.Schutzart: IP 20.Abmessungen: Breite 22,5 mm, Tiefe 99 mm, Höhe 114,5 mm.Kanäle: 1Status: AKTIV
