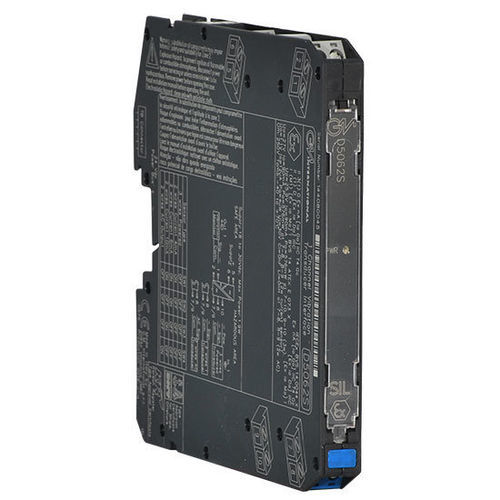

Analog-Wandler/Isolierer D5062S

Signalfür Gefahrenzonengänzlich isoliert

Die Schwingungsaufnehmerschnittstelle D5062S ist eine hochintegrierte Analogeingangsschnittstelle, die für Anwendungen geeignet ist, die in sicherheitsrelevanten Systemen für Hochrisikoindustrien die SIL 2-Stufe erfordern. Sie bietet eine vollständig erdfreie Gleichstromversorgung zur Speisung von Schwingungsaufnehmern, Beschleunigungsmessern oder 2-3-Draht-Sensoren, die sich in explosionsgefährdeten Bereichen befinden, und wiederholt die Sensoreingangsspannung in einem vollständig isolierten Schaltkreis, der sich in sicheren Bereichen befindet, um Schwingungsmonitore oder -analysatoren für die Steuerung und Überwachung rotierender Maschinen zu betreiben.SIL 2 / SC 3Eingang aus Zone 0/Div. 1Installation in Zone 2/Div. 20 bis -20 V Eingangs-/AusgangssignalBreitbandsignalübertragungEingangs- und AusgangskurzschlussfestFeldprogrammierbarkeit durch DIP-SchalterHohe GenauigkeitDrei Port-Isolierung, Eingang/Ausgang/VersorgungStatus: AKTIVKanäle: 1Technische DatenVersorgungSpannung24 Vdc nom (18 bis 30 Vdc), verpolungssicherStromaufnahme90 mA bei 24 Vdc mit 20 mA Wandlerverbrauch und 2 mA Ausgangslast, typischVerlustleistung2,0 W bei 24 Vdc mit 20 mA Wandlerverbrauch und 2 mA Ausgangslast, typisch.Eingangstyp0 V bis -20 V (10 kΩ Impedanz an den Klemmen 7-8 oder 8-9).3 Drähte Sensorversorgungsspannungmehr als -22 V @ 0 mA Versorgung, mehr als -17 V @ 15 mA Versorgung (strombegrenzt @ ≈ 23 mA).2 Drähte Sensorversorgungsspannungmehr als -17 V mit Konstantstromversorgung.2 draht-Sensor-Versorgungsstromwählbar bei 4 mA, 6 mA oder 10 mA über internen DIP-Schalter.Ausgangstyp0 bis -20 V an 10 kΩ Last, mit 10 Ω Ausgangswiderstand.Ansprechzeit≤ 10 µs (10 bis 90 % Sprung).FrequenzgangDC bis 20 kHz innerhalb von maximal 1 dB.LeistungsRef. Bedingungen24 V Versorgung, 10 kΩ Last, 23 ± 1 °C UmgebungstemperaturKalibriergenauigkeit≤ ± 0,1 % FSRLinearitätsgenauigkeit≤ ± 0,05 % FSRTemp. Einfluss≤ ± 0,005 % auf Null/Spanne bei einer Änderung von 1 °C.IsolationPrüfspannungI.S. In/Out 1,5 kV; I.S. In/Supply 1.5 kV; Out/Supply 500 VEUmgebungsbedingungenBetriebstemperaturgrenzwerte -40 bis +70 °CLagertemperaturgrenzwerte -45 bis +80 °CSicherheitsbeschreibungAusrüstungZugehörige Geräte und nicht funkende elektrische AusrüstungSicherheitsparameterUo = 27 V, Io = 90 mA, Po = 576 mW an den Klemmen 7-8-9-10. Ui = 30 V, Ci = 0 nF, Li = 0 nH an den Klemmen 7-8-9. Um = 250 Vrms oder Vdc, -40 °C ≤ Ta ≤ 70 °C.MontageTypDIN-Rail 35 mm, mit oder ohne Power Bus oder auf kundenspezifischer Term. Gewicht:ca. 125 g.Anschlussüber polarisierte, steckbare, trennbare Schraubklemmenblöcke für Anschlüsse bis zu 2,5 mm² (13 AWG).AbmessungenBreite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.Zertifizierungen:ATEX, IECEx, EMC, Ex, Maritime, Metrological, SIL-Zertifikate für verschiedene Regionen verfügbar (Europa, China, Eurasische Gemeinschaft, Nordamerika, Japan, VAE, Weißrussland, Kasachstan, Russland, International)Konformitätserklärungen:EU-Konformitätserklärung für D5062Konformitätserklärung für G3-KonformitätZubehör: JDFT049, OPT5096
