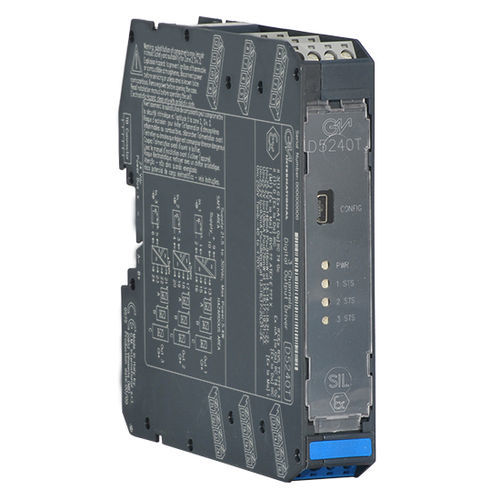

Signal-Isolator D5240T

StromLeistungmit Digitalausgang

I.S. SIL2 Busgespeister digitaler AusgangstreiberDer busgespeiste digitale Ausgangstrenner D5240 ist ein Modul, das sich für Anwendungen eignet, die in sicherheitsrelevanten Systemen für Hochrisikoindustrien die Stufe SIL 2 erfordern. Es kann Magnetventile, optische oder akustische Alarme zur Alarmierung eines Anlagenbetreibers oder andere Prozesssteuerungsgeräte im Gefahrenbereich von Steuersignalen im sicheren Bereich ansteuern. Sie können auch als schaltbare Stromversorgungen für Mess- oder Prozesssteuerungsgeräte verwendet werden. Für jeden Kanal sind drei grundlegende Ausgangsschaltungen mit unterschiedlichen Sicherheitsparametern wählbar, um die meisten auf dem Markt befindlichen Geräte anzuschließen. Der Ausgang kann über Modbus ferngesteuert (de-)aktiviert werden.SIL 2 / SC 3Ausgang in Zone 0Installation in Zone 2Busgespeist für NE-LastenAusgang kurzschlussfestModbus RTU RS-485 für Überwachung und KonfigurationVoll programmierbare BetriebsparameterDrei-Port-Isolierung, Eingang/Ausgang/VersorgungHohe Dichte, drei Kanäle pro EinheitStatus: AKTIVKanäle: 3Technische DatenVersorgungstyp24 Vdc nom (21,5 bis 30 Vdc), verpolungssicherStromaufnahme175 mA @ 24 Vdc mit 35 mA Ausgang (alle drei Ausgänge aktiv), typischVerlustleistung2,7 W @ 24 Vdc mit 35 mA Ausgang C (alle drei Ausgänge aktiv), typisch.InputTypeLogic level reverse polarity protected.Voltage range0 V ≤ OFF ≤ 5 V, 18 V ≤ ON ≤ 30 V.Current Consumption13.45 mA @ 24 Vdc, typical.Output diagramTypereferenced to Instruction Manual.Short circuit current≥ 35 mA/channel.Ansprechzeit≤ 15 ms.Modbus-SchnittstelleTypModbus RTU RS-485 bis zu 115,2 kbit/s für Überwachung/Konfiguration/Steuerung.IsolationPrüfspannungI.S. Out/In 1,5 kV; I.S. Out/Supply 1,5 kV; Out/Modbus 1,5 kV; In/Supply 500 V; In/In 500 V; In/Modbus 500V.UmgebungsbedingungenBetriebstemperatur-40 bis +70 °C.Lagertemperatur-45 bis +80 °C.SicherheitsbeschreibungAusrüstungZugehörige Geräte und nicht funkende elektrische Ausrüstung.SicherheitsparameterUo = 25,2 V, Io = 146 mA, Po = 916 mW an Klemmen 13-14, 17-18, 21-22. Uo = 25,2 V, Io = 108 mA, Po = 676 mW an den Klemmen 13-15, 17-19, 21-23. Uo = 25,2 V, Io = 93 mA, Po = 580 mW an den Klemmen 13-16, 17-20, 21-24. Weitere Einzelheiten finden Sie in der Betriebsanleitung. Um = 250 Vrms oder Vdc, -40 °C ≤ Ta ≤ 70 °C.MontageTypDIN-Rail 35 mm, mit oder ohne Power Bus oder auf kundenspezifischer Term. Board.Gewichtetwa 175 g.Anschlussdurch polarisierende, steckbare, trennbare Schraubklemmenblöcke zur Aufnahme von Anschlüssen bis zu 2,5 mm² (13 AWG).AbmessungenBreite 22,5 mm, Tiefe 123 mm, Höhe 120 mm.Kanäle: 3Speisung: 24 Vdc nom (21,5 bis 30 Vdc), verpolungssicherStromverbrauch: 175 mA @ 24 Vdc mit 35 mA Ausgang (alle drei Ausgänge aktiv), typischLeistungsverlust: 2,7 W @ 24 Vdc mit 35 mA Ausgang C (alle drei Ausgänge aktiv), typischEingang: Logikpegel verpolungssicherSpannungsbereich: 0 V ≤ OFF ≤ 5 V, 18 V ≤ ON ≤ 30 VKurzschlussstrom: ≥ 35 mA/KanalAnsprechzeit: ≤ 15 msModbus RTU RS-485 bis zu 115,2 kbps für Überwachung/Konfiguration/SteuerungIsolierung: I.S. Out/In 1,5 kV; I.S. Out/Supply 1,5 kV; Out/Modbus 1,5 kV; In/Supply 500 V; In/In 500 V; In/Modbus 500VOperating temperature: -40 to +70 °CStorage temperature: -45 to +80 °CDIN-Rail 35 mm mountingWeight: about 175 gDimensions: Breite 22,5 mm, Tiefe 123 mm, Höhe 120 mm
