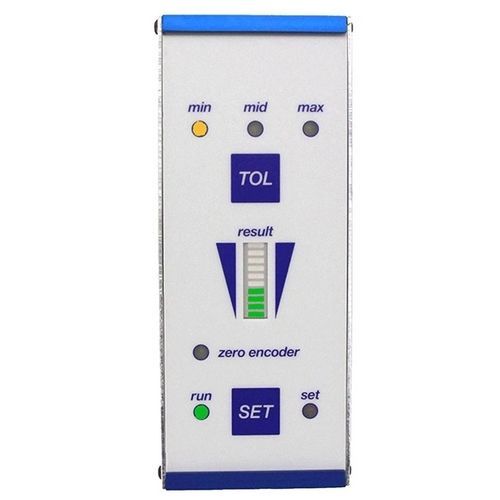

Überwachungssystem zum Krimpen GM71

ZustandKontrollsystem

Das CRIMPING QUALITÄTSÜBERWACHUNGSSYSTEM GM71 wurde für die Montage auf Tischpressen zur Überprüfung der Crimpqualität von gecrimpten Kontakten entwickelt. Das CRIMPING QUALITÄTSÜBERWACHUNGSSYSTEM GM71 besteht aus einer Basiselektronik und einer Ladezelle, die in die Grundplatte der Crimppresse eingebaut wird. Eine Einrichtungsvorstufe ermöglicht die Speicherung von Musterkurven, die Proben von gecrimpten Kabeln entsprechen, an denen die Parameter für die erforderliche Crimpqualität überprüft wurden. Nach der Einstellungsvorstufe kontrolliert das Gerät die Qualität aller während des Crimpvorgangs verarbeiteten Kabel, und wenn eine Abweichung vom voreingestellten Wert festgestellt wird, wird ein Alarm ausgelöst, und die Crimpmaschine kann den Betrieb anhalten. Mit dem CRIMPING QUALITÄTSÜBERWACHUNGSSYSTEM GM71 ist es auch möglich, drei verschiedene Toleranzniveaus zu speichern, je nach der erforderlichen Genauigkeit der Abweichung. STROM : Da 12 a 24 Vac/Vdc Absorption : 400 mA RELAISKONTAKTE : 1 N.A. + 1 N.C. ABMESSUNGEN : 160X60X150
