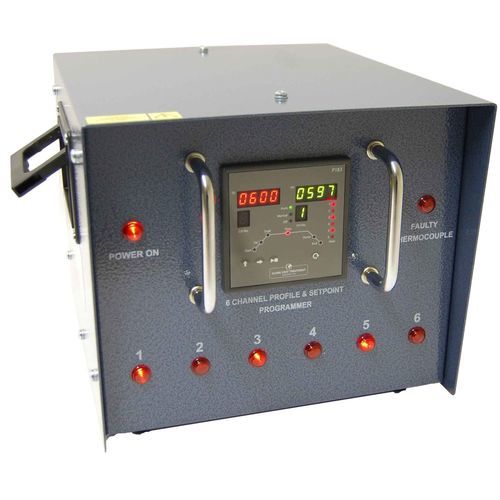

Temperaturcontroller mit Doppeldisplay P183

digitalmit LCD-Displayprogrammierbar

Produktübersicht
Der automatische Temperatur-Programmier-/Regler P183 wurde für den Einsatz mit Globes Reihe mobiler Energiequellen-Transformatoren für die Programmierung und Steuerung von Wärmebehandlungsprozessen entwickelt. Er dient als direkter Ersatz für den inzwischen obsoleten P256-Programmierer.

Anwendungen
Zur Programmierung und Steuerung der Wärmebehandlung nach dem Schweißen und des Vorheizens von Rohrschweißstellen und geschweißten Baugruppen bis zu 1,200CC

Funktionen

• Programmierbares Temperaturprofil: Start-/Endtemperaturen, Anstiegs-/Absenkraten, Halte-Temperatur und -Zeit
• Zwei digitale Anzeigen, die den Prozesswert (PV) — tatsächliche Werkstücktemperatur — und den Sollwert (SV) — Zieltemperatur für jeden Schritt — anzeigen
• Klare, helle Anzeige und einfache Programmieroberfläche
• Jeder Kanal kann im AUTO-, MANUAL- oder OFF-Modus betrieben werden
• LCD zeigt den laufenden Programmstatus und die Steuerzonen-Ausgangsleistung an
• Neonanzeige pro Kanal, die anzeigt, wenn der zugehörige Steuerrelais/Schütz bestromt ist
• Neon-Warnleuchte bei fehlerhafter oder umgekehrter Thermoelementverbindung
• Gehäuse aus Weichstahl mit Tragegriffen und Schutzbügeln zur Frontplattenabsicherung
• Steuerleitung mit 7-poliger Mehrfachbuchse
• Zwölf Type-K-Thermoelementbuchsen an der Rückseite des Geräts
• Je zwei Thermoelementbuchsen pro Kanal für Ein-/Ausgang zu externen Temperaturaufzeichnern

Technische Daten / Spezifikationen

• Modell: P183
• Produktcode / interne Referenz: GHT3300
• Kanäle: 6
• Programmierbares Profil: Start-/Endtemperaturen, Anstiegs-/Absenkraten, Halte-Temperatur und -Zeit
• Anzeigen: PV und SV digitale Doppelanzeige; LCD für Programmstatus und Steuerzonen-Ausgang
• Betriebsarten pro Kanal: AUTO, MANUAL, OFF
• Indikatoren: Neon pro Kanal für bestromten Schütz; Neon-Warnung für fehlerhaftes/umgekehrtes Thermoelement
• Thermoelement-Schnittstellen: Zwölf Type-K-Buchsen (je zwei pro Kanal für Ein-/Ausgang zu externem Aufzeichner)
• Steuerleitung: 7-polige Mehrfachbuchse
• Gehäuse: Weichstahlgehäuse mit Tragegriffen und Schutzbügeln
• Typische Anwendung: Wärmebehandlung nach dem Schweißen und Vorheizen von Rohrschweißstellen und geschweißten Baugruppen (bis zu 1,200CC wie angegeben)
