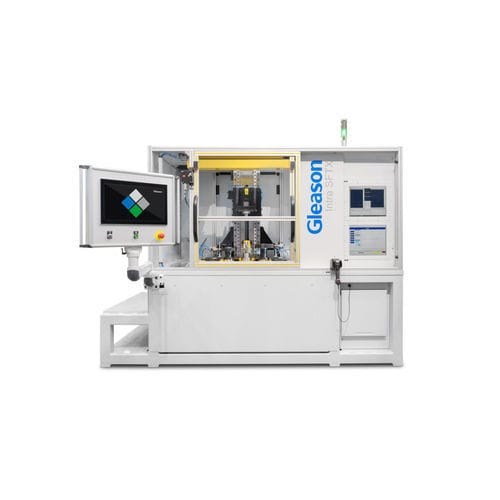

Dimensionsprüfsystem Intra SFTX

Produktübersicht
Die Gleason Intra SFTX‑Serie bietet eine 100% Inline‑Einflankenprüfung für einfache oder kombinierte Außenverzahnungen. Entwickelt für die Integration in automatisierte Linien oder mit gelieferter Automatisierung, eignet sich das System für Produktions‑ und End‑of‑Line‑Prüfung von Antriebsstrangkomponenten.

Typische Anwendungen

• Enginesätze/Verzahnungen für Elektrofahrzeuge
• Rotoren und Eingangswellen (montiert oder roh)
• Zwischenbaugruppen in beliebiger Konfiguration
• Endantriebs‑Abtriebszahnräder
• Differenzialbaugruppen

Maschinenkapazität (Tabelle)
Werkstückdurchmesser, max.: 300 mm
Werkstücklänge, max.: 450 mm
Zahnbreite, typisch: 80 mm

TA — Torsionsbeschleunigungsprüfung
Das TA‑Modul verwendet eine programmierbare CNC mit konstantem Achsabstand und unterstützt Prüfgeschwindigkeiten bis ±2000 U/min auf beiden Zahnflanken in beide Drehrichtungen. Es liefert das Intra "Pure Torque" bis ±30 Nm und ermöglicht Mehrfachprüfungen bei variierenden Drehmoment‑ und Geschwindigkeitsstufen. Das TA‑System ist zertifiziert hinsichtlich Genauigkeit und systematischem Rauschen; Ordnungsauflösung programmierbar von 0,125 bis 1 mit Wiederholgenauigkeit besser als 1,2 dB. Konfigurierbarer synchroner Ordnungsbereich 256–4096. Optionales Spindelzustandsmonitoring via Beschleunigungssensoren.

Einflanken‑TE‑Analyse
Intra SFTX bewertet statische und dynamische Übertragungsfehler (TE) jeder Flanke gegenüber einem Meister‑/Gegenrad mittels hochpräziser Messung. Der "Pure Torque"‑Antrieb minimiert Motorresonanzen. Automatische Kalibrierung kompensiert Spannmittel‑/Meisterradfehler und richtet an Lagernauigkeiten aus. Erweiterte Ordnungsanalyse (Ghosts, Harmonische), SPC‑Auswertung, flexible Visualisierung und eine "Worst TE Order"‑Anzeige ermöglichen schnelle und verlässliche Qualitätsbewertungen.

Echtzeit‑Prozesssteuerung
Misst wichtige Parameter nach DIN 3961 an jeder Flanke: Profil‑ und Flankenlinienabweichungen, kumulative Teilungsabweichung (Konzentrizität), Overball‑Abmaß, Rundheit (worst order) sowie Oberflächenfehler. Integrierte FFT‑Ordnungsanalyse erlaubt präzise Frequenzbereichsdiagnosen und schnelle Ursachenanalyse.

Software
Die CRITERION‑Analysesoftware unterstützt den kompletten Prüf‑ und Analyseablauf für Zahnräder und andere rotationssymmetrische Bauteile. Intuitive HMI und konfigurierbare Diagramme/Reports unterstützen Standards wie AGMA, DIN, ISO, JIS, GOST und China GB.

Automatisierung und Betriebsarten
Verfügbar als vollautomatische (hands‑free, Hochvolumenproduktion) oder bedienerunterstützte (halbautomatische) Variante für Misch‑ oder Kleinserien. Beide Ausführungen liefern dieselbe hochpräzise Einflankenmessleistung.

Axiale Ausrichtungsoption
Eine integrierte Option zur axialen Ausrichtung für koaxiale Getriebe mit zusammengesetzten Zahnrädern erlaubt die Kontrolle der exakten Drehbeziehung zwischen Stufen zur Verbesserung der Messgenauigkeit und NVH‑Analyse.

Erprobte Technologie
Mehr als 20 Jahre Entwicklung, hunderte Installationen weltweit und nachgewiesene End‑of‑Line‑Korrelation. Intra SFTX bietet erweiterte NVH‑Funktionen mit metrologiebasierter Übertragungsfehleranalyse hoher Auflösung.

Merkmale / technische Spezifikationen

• Produktfamilie / Modell: Intra SFTX
• Einsatzbereich: Inline 100% Werkstückprüfung für einfache oder kombinierte Außenverzahnungen und zugehörige Antriebsstrangkomponenten
• Max. Werkstückdurchmesser: 300 mm
• Max. Werkstücklänge: 450 mm
• Typische Zahnbreite: 80 mm
• TA Prüfgeschwindigkeiten: ±2000 U/min (jeweils Flanke, beide Richtungen)
• TA Drehmoment: Intra "Pure Torque" ±30 Nm
• Programmierbare Ordnungsauflösung: 0,125 bis 1
• TA Wiederholgenauigkeit: besser als 1,2 dB
• Konfigurierbarer synchroner Ordnungsbereich: 256 bis 4096
• Messfunktionen nach DIN 3961: Profilabweichung, Flankenlinienabweichung, kumulative Teilungsabweichung, Overball‑Abmaß, Rundheit, Oberflächenfehler
• Analysefunktionen: Statische & dynamische TE, FFT‑Ordnungsanalyse, Ghost/Harmonische Analyse, SPC‑Auswertung, "Worst TE Order" Anzeige
• Software: CRITERION Analysis (Unterstützung AGMA, DIN, ISO, JIS, GOST, China GB)
• Automatisierung: vollautomatisch oder halbautomatisch / bedienerunterstützt
• Optionen: Axiale Ausrichtung für koaxiale Getriebe, Spindelzustandsüberwachung (Beschleunigungssensoren)
• Bewährte Installationen: 20+ Jahre Entwicklung, hunderte Systeme weltweit
