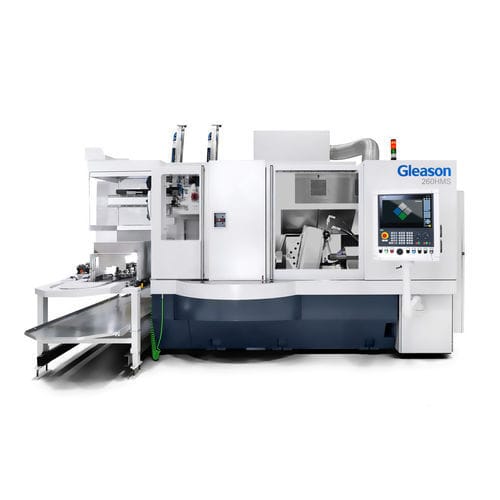

Vertikale Honmaschine 260HMS

EinspindelCNC

Kurzbeschreibung
Die 260HMS ist eine einspindlige Honmaschine für Zahnräder mit integrierter B-Achse, integriertem Reitstock und großzügigem Arbeitsbereich. Sie deckt ein breites Spektrum an Honaufgaben ab – von Wellen und großen/schweren Werkstücken bis hin zu kleinen, komplexen Bauteilen.

Hauptvorteile

• Einspindel-Design für vielseitige Honoperationen
• Integrierte B-Achse zur Anpassung der Zahnflanke im Prozess und zur Kompensation von Mittenversatz
• Integrierter Reitstock für die Unterstützung langer oder schwerer Werkstücke
• Großer Arbeitsbereich für Wellen, größere Werkstücke und kleine komplexe Teile
• Kombi-Honen: Bearbeitung von zwei Zahnrädern auf einem Werkstück in einer Aufspannung
• Unterstützung für Zwei-Ring-Kombi-Honen: Schrupp- und Schlichtscheiben für hohe Oberflächenqualität
• Schnelle, kompakte Automatisierungskonzepte für zügiges Beladen auf kleinem Raum

Anwendungen

• Zahnverzahnungshonen für Wellen, Ritzel, Innen-/Außenräder und Verzahnungen
• Fertigbearbeitung von eDrive-Stufenritzeln mit engen Timing-Toleranzen (Kombi-Honen)
• Kleine, komplexe Zahnradkomponenten sowie größere und schwere Werkstücke

Leistungstabelle
Durchmesser, max.: 270 mm
Modul, max.: 6 mm
Länge, max.: 450 mm

Combi Honing / Oberflächenqualität
Combi-Honen ermöglicht die Fertigbearbeitung von zwei Zahnrädern auf einem Werkstück in einer Aufspannung. Die integrierte B-Achse kompensiert den Mittenversatz zwischen den Honringen und erlaubt die Phasenausrichtung. Der Einsatz zweier verschiedener Honringe (Schruppen + Schlichten) in einer Aufspannung liefert exzellente Oberflächenqualitäten.

Automatisierung
Die Automatisierungskonzepte sind für schnelles Beladen in einem kompakten Arbeitsbereich ausgelegt. Lösungen unterstützen vollautomatisierte Zellen sowie manuelle oder halbautomatische Beladung je nach Kundenanforderung.

Technische Spezifikationen

• Modell: 260HMS
• Design: Einspindel-Honmaschine mit integrierter B-Achse und Reitstock
• B-Achse: integriert für Flankenmodifikation und Mittenversatzkompensation
• Reitstock: integriert
• Max. Werkstückdurchmesser: 270 mm
• Max. Modul: 6 mm
• Max. Werkstücklänge: 450 mm
• Kombi-Honen: Möglichkeit zur Bearbeitung von zwei Zahnrädern in einer Aufspannung (Zwei-Ring-Option)
• Automatisierung: kompakte Konzepte für schnelles Beladen
