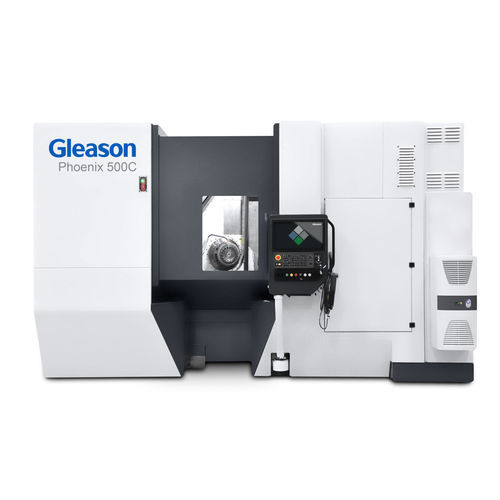

CNC-Verzahnmaschine Phoenix® 500C

horizontalfür Kegelradgetriebe

Produktübersicht
Die Phoenix® 500C Kegelradfräsmaschine von Gleason wurde entwickelt, um Geschwindigkeit, Flexibilität und einfache Bedienung für die Serienproduktion präziser Kegelräder in mittleren bis hohen Stückzahlen für LKW, Busse und vergleichbare Anwendungen bereitzustellen.

Vielseitigkeit und unterstützte Verzahnungsarten
Die 500C kann eine breite Palette von Kegelrädern und zugehörigen Komponenten fertigen.

Herstellbare Verzahnungsarten

• Geradverzahnte Kegelräder
• Bombierte Verzahnung
• Super Reduction Hypoid (SRH)
• Zerol®
• Spiral-Kegelräder
• Hypoid-Kegelräder
• Kupplungen und geradverzahnte Kegelräder mit Vorderachsmuffe

Geschwindigkeit und Produktivität
Das Design bringt Fräser und Werkstück näher zusammen, wodurch die Maschinenbewegungen kürzer und schneller sind und sehr kurze Span-zu-Span-Zeiten sowie hohe Produktivität erreicht werden.

Statische und dynamische Steifigkeit
Die Konstruktion von Säule und Schlitten bietet hohe statische und dynamische Steifigkeit. Führungsbahnen und Kugelgewindetriebe sind geschützt; alle Komponenten sind robust und präzisionsgerecht ausgelegt.

Integriertes Anfasen
Optionale serielle Fersenanfassung ist verfügbar und während des Verzahnungsprozesses geschützt einfahrbar.

Reduzierte Nebenzeiten
Flexible Roboter-Automatisierung ermöglicht außerordentlich kurze Rüst- und Wechselzeiten und das Be-/Entladen von Werkstücken bis zu 150 kg.

Integrierte Automatisierung
Verfügbar mit Gleason-Lösungen für stapelbare Körbe und palettierte Automatisierung. Zusatzprozesse wie Waschen, Lasermarkierung, Anfasen/Entgraten und Messen können inline integriert werden.

Steuerung und Software
Erhältlich mit modernen CNC-Steuerungen (Fanuc 30i oder Siemens 840D) und der GEMS-Maschinen-Software für einfache Einrichtung, intuitive Bedienung und Netzwerkanbindung. GEMS ist vor Ort oder in der Cloud für Konstruktion, Optimierung und Remote-Monitoring verfügbar.

Ergonomie und Wartung
Die Bedienerarbeitsfläche ist mit der Fräskopf-/Werkstückhöhe abgeglichen und erlaubt einfachen Zugang zum Arbeitsbereich ohne zusätzliche Podeste, was Bedienung und Wartung erleichtert.

Charakteristika / technische Spezifikationen

• Modell: Phoenix® 500C
• Max. Werkstückdurchmesser: 500 mm
• Zähnezahlbereich: 1–300
• Max. Fräserdurchmesser (FM): 14"
• Max. Fräserradius (FH): 210 mm
• Werkstückförderung (mit Roboterautomatisierung): bis zu 150 kg
• Unterstützte Verzahnungsarten: geradverzahnt, bombiert, SRH, Zerol®, Spiral, Hypoid, Kupplungen
• Automatisierungsoptionen: stapelbare Körbe, Palettierung, Lasermarkierung, Anfasen/Entgraten, Waschen, Prüfen
• Steuerungen: Fanuc 30i oder Siemens 840D (optional)
• Software: GEMS (on-site oder Cloud) für Auslegung, Optimierung und Netzwerk-Integration
