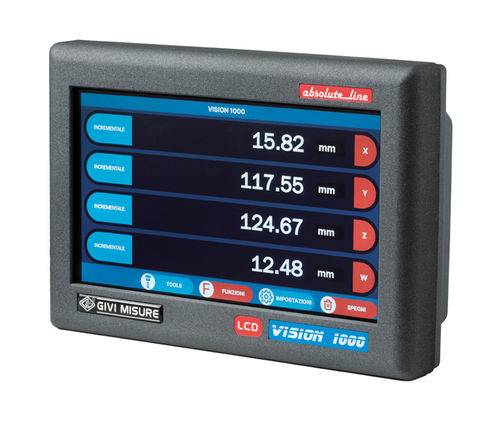

HMI mit Touchscreen VI 1000UnterputzplattenmontiertTFT LCD
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Schnittstelle
- mit Touchscreen
- Aufbau
- Unterputz, plattenmontiert
- Bildschirmtyp
- TFT LCD, Farb-LCD
- Konnektivität
- RS-232, CAN-Bus
- Weitere Eigenschaften
- kompakt, 4-Achs
- Anwendung
- für CNC-Steuersystem
- Bildschirmgröße
25,7 cm
(10,1 in)
Beschreibung
Kurze Beschreibung
Modelle / Zubehör (Übersicht)
Hauptfunktionen
Technische Daten
- Vollständig touchfähige Mehrachsen-Digitalanzeige (DRO) mit kompakter, funktionaler Bauform für absolute und inkrementelle Encoder-Systeme.
- Intuitive grafische Benutzeroberfläche zur Unterstützung des Bedieners und zur einfachen Nutzung der Funktionen.
- Universelle Software, kompatibel mit verschiedenen Werkzeugmaschinen.
- 10,1" TFT-Farb-Touchscreen mit Anzeige von bis zu 4 Achsen.
- Optionen für bündige Einbaumontage (Panel) und Anschluss externer Fernplatinen.
Modelle / Zubehör (Übersicht)
- VI 1000 - Farb-LCD mit Touchscreen
- RB 900 I/O - Digitale Fernplatine: bis zu 8 Relaisausgänge
- RB 900 CSS - Analoge Fernplatine: Ausgang für konstante Schnittgeschwindigkeit
Hauptfunktionen
- Anzeige absolute Position
- Mittelpunkt-/Zentrum-Berechnung
- Absolute oder inkrementelle Zählung
- Skalennullreferenz
- Achsen-Reset
- Positionsvorgabe
- mm/inch Umrechnung
- Konstanter Schritt
- Achskopplung
- Rundflansch-Funktion
- Radius/Durchmesser Umrechnung
- Skalenfaktor
- Linearkorrektur
- Kegeligkeitsberechnung
- Materialgewicht-Berechnung
- Geschwindigkeitsberechnung
- Gewindeberechnung
- Achsgeschwindigkeit-Anzeige
- Werkzeugverwaltung
- Ursprungsverwaltung
- Richtungsumkehr der Zählung
- Variable Auflösung
- Referenz deaktivieren
- Achsen deaktivieren
- Sprachauswahl
- Geräteinformationen
Technische Daten
- Display: 10,1" TFT-Farb-Touchscreen; Anzeige bis zu 4 Achsen.
- Eingangssignale: absolute (SSI – BiSS unidirektional) und inkrementelle Encoder.
- Standard für absolute Signale: RS-422 (Clock+, Clock-, Data+, Data-).
- Auflösung: bis zu 0,01 μm.
- Referenz: Lesen codierter Referenzindizes; Skalennullreferenz und Reset/Präset Achse.
- Schnittstellen: CAN-Schnittstelle und serielle RS-232-Ausgang.
- Unterstützung für Fernplatinen: digitale Fernplatine (bis zu 8 Relaisausgänge) oder analoge Fernplatine (konstante Schnittgeschwindigkeit).
- Optional: bündige Einbau-Version (Panel) verfügbar.
- Software: universelle Maschinenwerkzeug-Software mit intuitiver grafischer UI und mehreren speziellen Funktionen für Umrechnungen, Berechnungen und Achsverwaltung.
