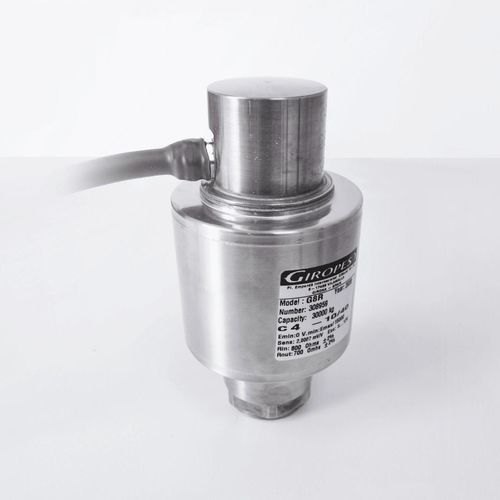

Druckkraft-Kraftsensor G8R-CP

digitalanalogWäge

Die G8R-CP ist eine Kompressionswägezelle mit sechseckiger Geometrie, entwickelt für hochkapazitive Wiegeanwendungen wie Fahrzeugwaagen und Brückenwaagen. Sie ist in analoger (G8RCP) und digitaler (G8RCP D) Ausführung erhältlich und besitzt eine flache Edelstahlausführung zur Erhöhung der Stabilität.

Highlights

• Sechseckige Kompressionsgeometrie für präzise Messungen bei hohen Kapazitäten.
• Erhältlich als analog (G8RCP) und digital (G8RCP D).
• Flache Edelstahlkonstruktion reduziert Verschiebungen und erhöht die Stabilität.
• Geeignet für Fahrzeugwaagen, Brückenwaagen, Silos, Trichter und andere hochkapazitive Anlagen.

Installation

• Mit Kerbe (Standardmontage).
• Mit Unterträger-Sensor (optional).

Nennlasten und technische Übersicht

• 18 t — Präzisionsklasse: C4 (OIML) — y = emax / vmin: 15000 — Material: Edelstahl — Schutzart: IP69K — Metrologie: M
• 20 t — Präzisionsklasse: C4 (OIML) — y = emax / vmin: 15000 — Material: Edelstahl — Schutzart: IP69K — Metrologie: M
• 25 t — Präzisionsklasse: C4 (OIML) — y = emax / vmin: 15000 — Material: Edelstahl — Schutzart: IP69K — Metrologie: M
• 30 t — Präzisionsklasse: C4 (OIML) — y = emax / vmin: 15000 — Material: Edelstahl — Schutzart: IP69K — Metrologie: M
• 35 t — Präzisionsklasse: C4 (OIML) — y = emax / vmin: 15000 — Material: Edelstahl — Schutzart: IP69K — Metrologie: M
• 40 t — Präzisionsklasse: C4 (OIML) — y = emax / vmin: 15000 — Material: Edelstahl — Schutzart: IP69K — Metrologie: M
• 50 t — Präzisionsklasse: C4 (OIML) — y = emax / vmin: 15000 — Material: Edelstahl — Schutzart: IP69K — Metrologie: M

Eigenschaften / technische Spezifikationen

• Modellfamilie: G8R-CP (G8RCP analog / G8RCP D digital).
• Verfügbare Kapazitäten: 18 t, 20 t, 25 t, 30 t, 35 t, 40 t, 50 t.
• OIML-Genauigkeitsklasse: C4.
• y = emax / vmin: 15000.
• Gehäusematerial: Edelstahl.
• Schutzart: IP69K.
• Geeignet für gesetzliche Eichung (Kennzeichnung M).
• Hauptanwendungen: Fahrzeugwaagen, Brückenwaagen, Silos und Trichter hoher Kapazität, industrielle Wiegeanlagen.
• Konstruktionsmerkmale: sechseckige Kompressionsgeometrie, flache Bauform zur Erhöhung der Stabilität; optionale Integration von Unterträger-Sensoren.
