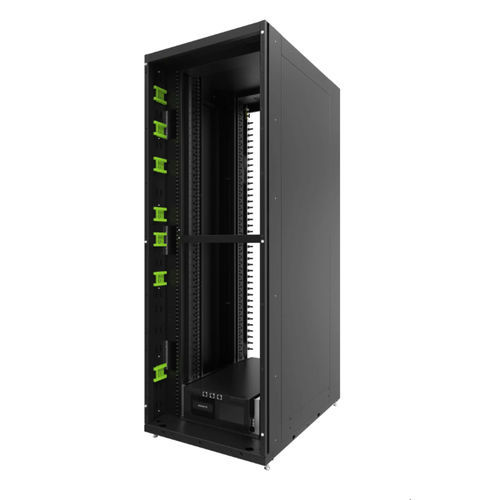

19"-Rack DCA3-ST0

modularfür ServerKabel

Übersicht
GIGABYTE OCP Open Rack V3 (ORV3) konforme DLC-Rack-Lösung für hochverdichtete Rechenzentrumsumgebungen. Vorgestellt als ORV3 DLC-Rack DCA3-ST0 mit integrierten Verteilern und einer 4OU Flüssig-zu-Flüssig CDU, ausgelegt für optimiertes Wärmemanagement und Energieeffizienz.

Hauptmerkmale

• 44OU ORV3-Rack mit integrierten Verteilern
• 4OU Flüssig-zu-Flüssig CDU
• Kühlleistung bis zu 200 kW (abhängig von der Anströmtemperatur)

Vorteile

• Effiziente Rack-Dichte: unterstützt gemischte Node-Konfigurationen (z. B. 2OU 2-node / 2OU 3-node) zur Balance von Dichte und Leistung
• Thermische Optimierung: ausgelegt für Cold-Aisle/Hot-Aisle-Layout zur Reduzierung des Kühlenergiebedarfs
• Verbesserte Energieeffizienz: zentrales Power-Shelf-Konzept zur Senkung des PUE und Optimierung der Stromverteilung
• Wartungsfreundlich: Frontzugang von der kalten Seite, werkzeuglose Bauteile und weniger PSUs pro Rack für schnellere Reparaturen
• Höheres MTBF: zentralisierte Stromversorgung und reduzierte Komponentenanzahl zur Minimierung von Fehlerquellen

Optionale Komponenten / Flexible OCP-Integration

• L-förmige Ablagen und Konvertierung zwischen 21" und 19" Power-Shelf-Formaten (inkl. 1OU L-Ablagen)
• Strukturelle Zusätze: Verlängerungsrahmen, Rack-Türen, Blindabdeckungen
• Kabelmanagement: Kabeltrassen und Kabelpaneele
• Power-Shelf-Optionen: 21" 33 kW Power-Shelf mit 3 × C13 AC-Ausgängen (Delta AC-205A) und 19" 33 kW Power-Shelf ohne C13-Ausgänge (Delta ECD68000075)

Optional / Bestellung

• Bestellnummer: 6NDCA3ST0MR00000001*

Technische Daten

• Abmessungen (B×H×T, mm): 800 × 2286 × 1200
• Open Rack Version: ORV3
• Wärmeabgabekapazität: 130 kW bei Anströmtemperatur 5°C; 200 kW bei Anströmtemperatur 8°C
• CDU Leistungsaufnahme (Vollast): 1300 W
• Wasserflussrate: Primär 200 LPM; Sekundär 130 LPM
• Betriebsbedingungen: Umgebung 0°C bis 50°C; Flüssigkeit 20°C bis 50°C
• Sammelschienen: 1 × 48 V Sammelschiene
• Verfügbarer Node-Space: 18OU + 21OU (23. OU durch Verstärkungsstange belegt)
• Teilenummer: 6NDCA3ST0MR00000001*
