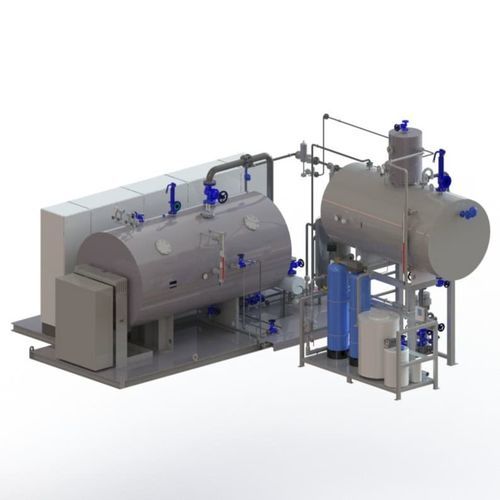

Heißwasserkessel HGV and HGV-W

DampfelektrischGas

Dampf- und Heißwasserkessel mit großer Kapazität (bis zu 10 MW bei Dampf und 30 MW bei Heißwasser). Komplette Systeme mit Speisetank, Spülsystemen, Schaltschrank und Schalttafel, alles auf einem SKID montiert.HGV-Reihe - DampfkesselDie Umwandlung von elektrischer Energie in Wärme wird immer häufiger. Dank der Zunahme von Anlagen für erneuerbare Energien gibt es Tageszeiten, in denen überschüssiger Strom zu sehr niedrigen Kosten erzeugt wird. Die speziell für die Wärmeübertragung gefertigten Kessel der HGV-Baureihe können bis zu 10.000 kg/Stunde Dampf bei 16 bar erzeugen.Plug and Play: Montage auf SKIDS für eine einfache Installation vor OrtElektrischer Betrieb erfordert keine Gas-/Ölversorgung oder SchornsteinsystemBis zu 10 MW und 15 barNieder- und MittelspannungSchaltschrank mit Anlagenvisualisierung, verschiedene Schnittstellen zu bestehenden Gebäudeleitsystemen (GLT)Konstruktion und Fertigung gemäß PED 2014/68/EC oder ASME Sect. VIII Div. 1Bestandteile einer Hochleistungs-Reindampfanlage:Reindampferzeuger: Reindampfkessel aus hochwertigem Edelstahl AISI 316.Spülsystem: Spülung des Kesselbodens, wo sich Ablagerungen ansammeln.Füllstandskontrolle: Durch Wasserleitfähigkeit. Wenn der Wert zu hoch ist, öffnet sich das Ventil, bis der gemessene Wert unter den Sollwert fällt.Druckregelung: Der Druck wird mechanisch (über ein mechanisches Druckregelventil) oder elektrisch über einen Drucktransmitter (Schalttafel) und ein elektrisch betätigtes Ventil eingestellt.Dampfversorgung: Sauberer Dampf aus dem Dampferzeuger.500-Liter-Fermenter: Sammeln des Kesselspeisewassers. Er dient auch als Kondensatsammler. System zum Ablassen von überschüssigem Wasser im BehälterHeizflansch für elektrische HeizelementeKühlsystemFüllstandskontrolle: Ein Wasserstandskontrollsystem ist erforderlich. Niedrig- und Hochwasserschutz ist installiert.Wasservorwärmung: Um den Kessel vor großen Temperaturunterschieden und thermischen Spannungen zu schützen, muss das Speisewasser durch Dampfeinspritzung vorgewärmt werden.Entleerung: Zur Entleerung des Tanks.Wasseranschluss: Zur Speisung von Wasserpumpen und Kesseln.Rücklaufkondensation: Er sammelt das Kondensat aus verschiedenen Elementen, z.B. Dampfleitungsabflussstellen oder Wärmetauschern.Ausblaskühler: Zur Kühlung des heißen Wassers der Spülungen.Wasserprobenkühler: Für die tägliche Analyse des Kesselwassers.Speisewasserpumpeneinheit: Vertikale, mehrstufige Speisewasser-Kreiselpumpe zur Versorgung des Dampferzeugers. Die Pumpe ist auf den maximalen Dampfdruck und die Durchflussleistung des Dampfkessels ausgelegt: Mit unabhängiger Regelung der Dampferzeugung und Steuerung der Sicherheitseinrichtungen.HGV-Reihe - Technische TabelleModell-Nr.Leistung (kg/h)Nennleistung (kW @ 10bar)Betriebsdruck (bar(g))Ungefähre Abmessungen (mm)Netzspannung / FrequenzHGV-2502501406/10/163200 x 1500 x 20003 PH 400V/690V - 50Hz/60HzHGV-5005002806/10/163750 x 1500x 23003 PH 400V/690V - 50Hz/60HzHGV-7507504206/10/164200 x 1500 x 25003 PH 400V/690V - 50Hz/60HzHGV-100010005606/10/164500 x 1500 x 26003 PH 400V/690V - 50Hz/60HzHGV-150015008356/10/165000 x 1750 x 32003 PH 400V/690V - 50Hz/60HzHGV-2000200011206/10/165500 x 1750 x 35003 PH 400V/690V - 50Hz/60HzHGV-2500250013956/10/166000 x 2000 x 38003 PH 400V/690V - 50Hz/60HzHGV-3000300016706/10/16auf Anfrage3 PH 400V/690V - 50Hz/60HzHGV-4000400022406/10/16auf Anfrage3 PH 400V/690V - 50Hz/60HzHGV-5000500027906/10/16auf Anfrage3 PH 400V/690V - 50Hz/60HzHGV-6000600033406/10/16auf Anfrage3 PH 690V - 50Hz/60HzHGV-7500750044806/10/16auf Anfrage3 PH 690V - 50Hz/60HzHGV-100001000055806/10/16auf Anfrage3 PH 690V - 50Hz/60HzHGV - W-Bereich - WarmwasserWarmwassererzeugung mittels elektrischer Heizelemente. Die gewünschte Warmwassertemperatur wird durch einen Mikroprozessor geregelt.hergestellt mit elektrischen Widerständenbis zu 30MWDigitales Bedienfeld mit Display, das in Gebäudeleitsysteme (BMS) integriert werden kannGeeignet für Heizung, Fernwärme und WarmwasserbereitungHGV - W Range - Technical TableModel No.Fassungsvermögen (Liter)Nennleistung (kW)Wasserdurchsatz (m3/h) Delta T = 20 KUngefähre Abmessungen (mm)Netzspannung / FrequenzHGV W-75215723.091400 x 1000 x 18003 PH 400V/690V - 50Hz/60HzHGV W-1003501084.641400 x 1000 x 18003 PH 400V/690V - 50Hz/60HzHGV W-1605001626.9651400 x 1000 x 18003 PH 400V/690V - 50Hz/60HzHGV W-25080025210.831750 x 1100 x 22003 PH 400V/690V - 50Hz/60HzHGV W-30080030613.161790 x 1100 x 20003 PH 400V/690V - 50Hz/60HzHGV W-400125039617.031900 x 1300 x 22003 PH 400V/690V - 50Hz/60HzHGV W-500125050421.672820 x 1700 x 22503 PH 400V/690V - 50Hz/60HzHGV W-660125066628.632820 x 1700 x 22503 PH 400V/690V - 50Hz/60HzHGV W-800125079234.052820 x 1700 x 22503 PH 400V/690V - 50Hz/60HzHGV W-10002500100842.992820 x 2350 x 22003 PH 400V/690V - 50Hz/60HzHGV W-12003000118851.072820 x 2350 x 23503 PH 400V/690V - 50Hz/60HzHGV W-15003500151265.002820 x 2450 x 24503 PH 400V/690V - 50Hz/60HzHGV W-20004400201685.984000 x 2500 x 25003 PH 400V/690V - 50Hz/60HzWarum einen elektrischen Dampferzeuger wählen?Effizienz: Selbst bei geringer Auslastung ist die elektrische Alternative effizienter als fossile Brennstoffe und ermöglicht es, die Anlagengröße bei gleicher Erzeugungskapazität zu reduzieren.Keine Schadstoffemissionen: Der Generator hat neutrale direkte Emissionen und das Potenzial, durch die Nutzung erneuerbarer Energien zu 100 % sauber zu sein.Sicherheit: Es gibt keine Verbrennungs-, Rauch- oder andere Gasemissionen. Außerdem ist für den Betrieb kein Fachmann und kein Heizraum erforderlich.Wartungskosten: Aufgrund ihres einfacheren strukturellen und mechanischen Aufbaus rationalisieren und reduzieren elektrische Dampferzeuger die Wartungszeit und -kosten.Leistungserhöhung je nach Bedarf (Modularität): Die Möglichkeit, einen Generator modular mit mehreren unabhängigen Leistungsoptionen zu konfigurieren.Vereinfachte Installation: Elektrokessel können in der Nähe der Dampfanwendung installiert werden, wodurch Installationskosten und Ineffizienzen bei Druck und Temperatur reduziert werden.Branchen und Anwendungen für die HGV- und HGV-W-BaureiheDampf wird in Heiz-, Sterilisations- oder Hygieneprozessen eingesetzt.Anwendungen sind unter anderem: Bäckerei und KonditoreiPharmazie und GesundheitswesenBierindustrieBiotechnologieFAQsWelche Emissionen erzeugt ein Elektrokessel? Außer den Emissionen, die bei der Stromerzeugung entstehen, gibt es keine weiteren Emissionen. Je nach Strommix können die Emissionen neutral sein.Kann man den Betrieb eines Dampferzeugers automatisieren? Kann er aus der Ferne gesteuert werden? Auf jeden Fall. Für eine maximale Effizienz wird dies empfohlen. Eine Fernsteuerung ist möglich, solange sie den geltenden Vorschriften entspricht.Welche Wartung ist bei einem elektrischen Dampferzeuger erforderlich? Die Wartung gliedert sich in einen Teil, der vom Eigentümer leicht erfüllt werden kann, einschließlich der Befolgung der Herstelleranweisungen, der Aufbewahrung der Dokumentation, der Verwendung innerhalb der Betriebsgrenzen, der Durchführung jährlicher Inspektionen und der Veranlassung regelmäßiger Inspektionen gemäß den Vorschriften.Bei welcher Temperatur wird Dampf erzeugt? Kann sie kontrolliert und je nach Bedarf eingestellt werden? Dampf wird bei Siedepunkt und atmosphärischem Druck erzeugt. Um die Temperatur und den Sättigungsgrad des Dampfes zu ändern, muss der Druck angepasst werden.Was ist ein "bar" in der Thermodynamik? Es ist eine Druckeinheit, die 1 kg/cm², 0,98 Atmosphären oder 14,50 PSI entspricht.Technische Daten / Merkmale:Dampf- und Heißwasserkessel mit großer Kapazität (bis zu 10 MW bei Dampf und 30 MW bei Heißwasser)Komplette Systeme einschließlich Speisetank, Spülsysteme, Schaltschrank und Schalttafel, alle auf einem SKID montiertPlug-and-Play-InstallationElektrischer Betrieb, keine Gas-/Ölversorgung oder Schornstein erforderlichBis zu 10MW und 15 bar (Dampf), bis zu 30MW (Heißwasser)Nieder- und MittelspannungsoptionenSchalttafel mit BMS-IntegrationEntwurf und Herstellung gemäß PED 2014/68/EC oder ASME Sect. VIII Div. 1Anwendungen: Heizung, Sterilisation, Sanitär, Bäckerei, Gesundheitswesen, Brauereiwesen, Biotechnologie
