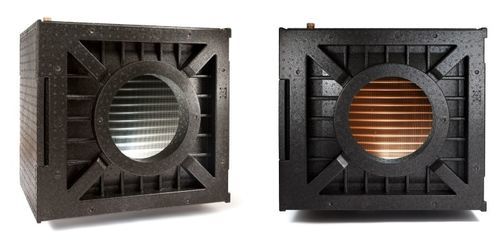

Luftaufbereitungsanlage für Kanaleinbau G-2001

für die Lebensmittelindustrieeinfacher Durchfluss

Produktbeschreibung
Geothermische Vorkonditionierungseinheit zum Erwärmen der Zuluft im Winter und Kühlen im Sommer. Dient als Frostschutz für HRV/ERV-Wärmetauscher und enthält einen integrierten G4-Filter.

Installation und Varianten
Das Gerät benötigt eine vom Kunden bereitgestellte Umwälzpumpe, Sicherheitsgruppe und die Anbindung an das Gebäudeleitsystem. Erhältlich in den Versionen R (rechts) und L (links); die Filterposition ist entsprechend anzupassen.

Erweiterte Möglichkeiten — Nachheizung mit Niedertemperaturwasser
Kann an das Niedertemperatur-Heizungssystem des Gebäudes (z. B. Wärmepumpe, Fußbodenheizung) angeschlossen werden, um die Zuluft über einen Kanal-Wassererhitzer nachzuerwärmen. Wirksam bei Vorlauftemperaturen von ca. 25–40°C und reduziert den Bedarf an elektrischer Nachheizung sowie die Betriebskosten.

Geothermischer Frostschutz
Die Soleleitung im Erdkollektor stabilisiert die Bodentemperatur und verhindert, dass der primäre Wärmetauscher der Lüftungsanlage im Winter ohne elektrische Enteisung einfriert. In kalten Klimazonen Glykol oder einen Zwischenplattenwärmetauscher verwenden, wenn unverändertes Trinkwasser zirkuliert wird.

Wärmepumpen-Integration (kein Erdkollektor erforderlich)
GHT-Module können unvermischtes Wasser direkt aus einem zentralen Pufferspeicher einer Luft-Wasser- oder Geothermie-Wärmepumpe erhalten (Beispiel-Pufferbedingungen: ~10°C / 50°F Sommer, ~52°C / 125°F Winter). Geeignet für hybriden Stufenbetrieb: Fußbodenheizung als 1. Stufe, GHT-Einheit als 2. Stufe und primäre Sommerkühlung, gesteuert über Standardthermostate.

Hydraulik und Regelung
Für Ein-Zonen-Zirkulation ausgelegt; Standard-Durchflussbegrenzer an der Einheit sorgen für exakte hydronische Durchflussanforderungen. Verwenden Sie einen Ein-Zonen-Umwälzer und passende Regelungslogik für hybriden Stufenbetrieb.

Technische Dokumentation
Technische Daten, Leistungskurven und Installationshandbuch stehen beim Hersteller zum Download zur Verfügung.

Technische Daten / Spezifikationen

• Serienname: G-2001 bis G-8001 (Barebone Series)
• Hauptfunktion: Vorkonditionierung der Zuluft — Heizen im Winter, Kühlen im Sommer
• Zweck: Frostschutz für HRV/ERV-Wärmetauscher
• Hydraulik: Umwälzpumpe und Sicherheitsgruppe extern vom Kunden bereitzustellen und anzuschließen
• Ausführungen: R (Rechts) und L (Links) zur Ausrichtung des Luftstroms — Filterposition entsprechend
• Filtration: G4-Filter inklusive
• Niedertemperatur-Kompatibilität: wirksam bei Vorlauftemperaturen ≈ 25–40°C
• Pufferbeispiel-Betriebspunkte: ≈ 10°C (50°F) Sommer, ≈ 52°C (125°F) Winter
• Frostschutzanforderung: Glykol oder Zwischenplattenwärmetauscher bei Umlauf von reinem Wasser in kalten Klimazonen
• Regelung: kompatibel mit hybriden Stufenregelungen und Standardthermostaten
• Hydraulikempfehlung: Ein-Zonen-Umwälzer und Standard-Durchflussbegrenzer empfohlen
• Montagearten: Vor-Konditionierung auf Erdkreis oder Integration in Gebäudetechnik (z. B. Wärmepumpe + Pufferspeicher)
