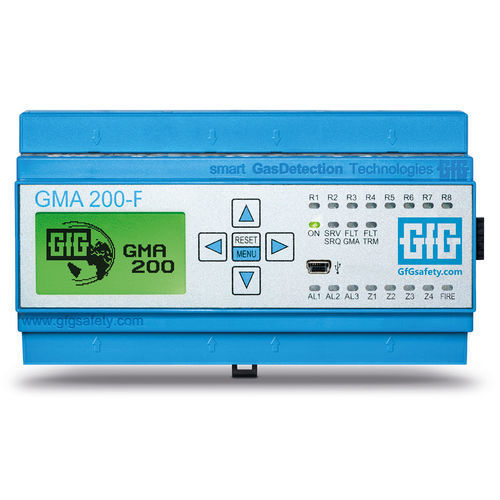

Gaswarnzentrale für Lecksensor / -detektor GMA200-F

mit LCD-AnzeigeMehrkanaladressierbar

Steuergerät zur Gasdetektion in Kälteanlagen und Wärmepumpen
Der GMA200-F ist ein Controller für feste Gaswarnsysteme, der speziell zur Überwachung natürlicher und synthetischer Kältemittel entwickelt wurde. Ein einzelnes GMA200-F kann bis zu 64 digitale GfG-Melder überwachen und bis zu vier Lüftungszonen individuell steuern. Das System ist für einen sicheren und energieeffizienten Betrieb von Kälteanlagen, Kühlräumen und Wärmepumpen ausgelegt.

Gasmessung und Lüftungssteuerung
Der GMA200-F überwacht bis zu 64 digitale GfG-Melder (einschließlich bis zu 16 analoger Messpunkte). Unterschiedliche Melder für Gase wie Ammoniak, Kohlendioxid, Propan oder fluorierte Kältemittel lassen sich in einem System kombinieren. Messbereiche und Alarmgrenzwerte sind frei konfigurierbar, um sich an verschiedene Kältemittel, Anlagenaufbauten und nationale Vorschriften anzupassen. Die Lüftungssteuerung für bis zu vier unabhängige Zonen ermöglicht eine bedarfsgerechte Belüftung, erhöht die Sicherheit und reduziert den Energieverbrauch.

Flexible Konfiguration und Steuerung von Sicherheitsfunktionen
Das Gerät stellt pro Messpunkt drei frei konfigurierbare Alarmstufen zur Verfügung, um gezielt auf Leckagen zu reagieren. Ein beleuchtetes 2,2" LC-Display und 20 Status-LEDs zeigen Betriebszustände, Alarme, Störungen sowie den Zustand von Relais und Lüftungszonen an. Mit optionaler Konfigurationssoftware lässt sich das gesamte Gasmesssystem an die Installationsanforderungen anpassen. Sicherheitsfunktionen werden über acht integrierte Relais realisiert (sechs frei programmierbar). Für größere Anlagen kann das Steuergerät mit bis zu vier Relaismodulen (GMA200-RT) erweitert werden, wodurch bis zu 64 zusätzliche Relaiskontakte bereitgestellt werden. Alternativ bzw. zusätzlich können bis zu 64 digitale Alarmtafeln mit akustischem Alarm integriert werden, um sich flexibel an unterschiedliche Sicherheitskonzepte und Anlagenkonfigurationen anzupassen.

Wesentliche Merkmale

• Überwacht bis zu 64 digitale GfG-Melder (inkl. bis zu 16 analoger Messpunkte)
• Geeignet für natürliche und synthetische Kältemittel
• Bis zu acht Meldergruppen mit unterschiedlichen Messbereichen
• Vier unabhängig steuerbare Lüftungszonen
• Frei konfigurierbare Alarmstufen und Alarmfunktionen
• Integrierter Ereignisspeicher für Alarme, Störungen und Serviceereignisse

Technische Merkmale

• Acht integrierte Relais (sechs frei programmierbar)
• Erweiterbar um bis zu 64 externe Relaiskontakte oder 64 digitale Alarmtafeln
• Zwei digitale Eingänge und zwei analoge Ausgänge
• Kommunikation: RS-485 Modbus RTU
• Beleuchtetes 2,2" LC-Display und 20 Status-LEDs
• Montage: DIN-Schiene (TS35)

Optional

• GMA200-RT Relaismodule (bis zu vier Module mit je 16 Relais)
• Digitale Alarmtafeln mit Modbus-Schnittstelle und akustischem Alarm (optional Bluetooth)
• GMA200-Visual Software zur Visualisierung größerer Gasmesssysteme
• Unterstützung einer redundanten 24 V DC Stromversorgung
• GMA-Config Software zur Systemkonfiguration

Technische Daten

• Maximale Anzahl digitaler Melder: 64
• Unterstützte analoge Messpunkte: bis zu 16
• Meldergruppen: bis zu 8 (verschiedene Messbereiche)
• Unabhängig steuerbare Lüftungszonen: 4
• Konfigurierbare Alarmstufen pro Messpunkt: 3
• Integrierte Relais: 8 (6 frei programmierbar)
• Externe Relaiserweiterung: bis zu 64 Kontakte über GMA200-RT
• Digitale Alarmtafeln: bis zu 64 (mit akustischem Signal)
• E/A: 2 digitale Eingänge, 2 analoge Ausgänge
• Kommunikation: RS-485 Modbus RTU
• Anzeige: 2,2" beleuchtetes LC-Display und 20 Status-LEDs
• Ereignisprotokollierung: Protokoll für Alarme, Störungen und Serviceereignisse
• Montage: DIN-Schiene TS35
• Stromversorgung: optionale Unterstützung einer redundanten 24 V DC Versorgung
