Spannungs-Datenerfassungssystem ADCA400

BoxLaborfür simultaner Abtastung

Kurzbeschreibung

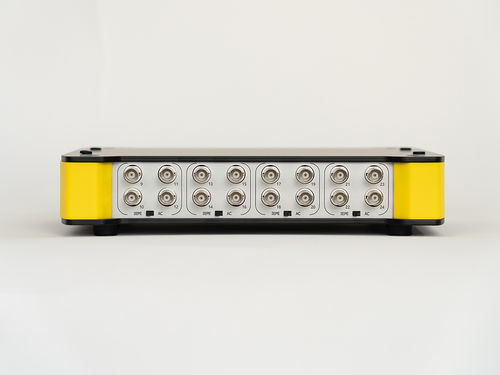

Benutzen Sie Ihren Datenrekorder der gt4-Serie und nutzen Sie Ihre Standard-Sensoren mit der 24-Kanal-Adapterbox ADCA400. Die ADCA400 Aluminium-Adapterbox mit Kunststoffgehäuse wurde entwickelt, um symmetrische DMCADC4xx Analogmesskarten mit bis zu 24 einpoligen Spannungsausgängen oder den gebräuchlichen 2–20 mA gespeisten Sensoren (z. B. ICP®, DeltaTron®, Isotron® und Piezotron®) zu verbinden.

Funktionen / Einsatz
Die Adapterbox ermöglicht den Anschluss von bis zu 24 Sensoren über BNC-Anschlüsse und die Anpassung der Eingangsspannung für Gruppen von Eingängen. Konfigurationen und die Ergebnisse der Werkskalibrierung können in einem nicht-flüchtigen Speicher abgelegt und zur Kompensation während der Messung verwendet werden. Eine störungsfreie Übertragung vom MDR68 Anschluss zur analogen Messkarte wird durch den Einsatz des symmetrischen mccabAR1xx Kabels erreicht.

Anschlüsse und Bedienung

• 24 BNC-Anschlüsse (8 vorne, 16 hinten)
• Für jeweils 4 der 24 AC-Eingänge ein Schalter zur Auswahl des Eingangsspannungsbereichs (±10 V oder 2 V bis 22 V mit 3 mA Sensorversorgung)
• MDR68-Frontstecker für zuverlässiges wiederholtes Einstecken

Mechanik und Stromversorgung

• Aluminiumbox mit Kunststoffgehäuse
• Stapelbar mit bis zu 4 Geräten und einem Datenrekorder gt4 (verbunden durch Schraubverbindungen)
• Geringer Stromverbrauch (typisch 5 W)
• Onboard-Spannungsüberwachung
• Grüne Betriebs-LED

Kompatibilität
Konzipiert für symmetrische DMCADC4xx Analogmesskarten und den Einsatz mit MDR68-Verbindungskabeln (z. B. symmetrisches mccabAR1xx). Geeignet für Sensoren mit Spannungs- oder Stromausgang (2–20 mA) und verbreitete Marken wie ICP®, DeltaTron®, Isotron® und Piezotron®.

caractéristiques / spécifications techniques

• Mehrkanalige Analog-Schnittstelle SyMBus24 zur AD-Karte
• Störungsfreie symmetrische Übertragung
• MDR68-Frontstecker für zuverlässiges wiederholtes Einstecken
• 24-Kanal-Analogschnittstelle: 24 BNC zu Sensoren
• 24 weit verbreitete BNC-Frontanschlüsse
  • ±10 V Eingangsspannungsbereich (Stromquellen aus)
  • 2 V bis 22 V bei eingeschalteten Stromquellen
  • 10 kΩ Eingangswiderstand
  • 2 Hz bis 50 kHz Frequenzgang (mit DMCADC450-Karte)
• 6x schaltbare 4x 3 mA Mittelkontakt-Stromversorgung
• Nicht-flüchtiger Kalibrier- und Konfigurationsspeicher
• Onboard-Spannungsüberwachung
• Grüne Betriebs-LED
• Typischer Stromverbrauch: 5 W
