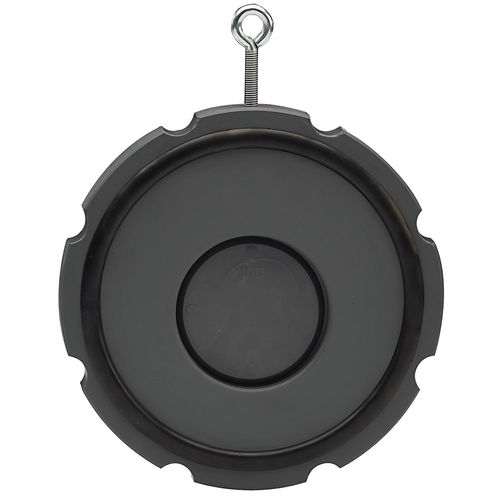

Klappenrückschlagventil 369

DINFlanschZwischenflansch

Halteöse für einfachen Einbau Für vertikalen und horizontalen Einbau geeignet Einbauhinweise: Installation zwischen ISO/DIN (alle Dimensionen) und ANSI/BS Bundbuchsen (alle auser DN32 und DN125) Montage bei ANSI/BS Bundbuchsen: Für Rückschlagklappen der Dimension DN40 bis DN80 müssen ANSI/BS Bundbuchsen der nächst grösseren Dimension verwendet werden (Beispiel DN40 Rückschlagklappe zwischen DN50 ANSI/BS Bundbuchsen) Zentrierung durch Gehäusedurchmesser (ISO/DIN durch D3, ANSI/BS durch D) Abdichtung durch Spezial-Flanschdichtung (ausser DN32, O-Ring) Vor und nach der Rückschlagklappe ist eine Beruhigungszone von mindestens 5fachem Nenndurchmesser (DN) einzuplanen (emphohlen 10facher Nenndurchmesser) Keine direkte Montage auf Pumpenflansch oder nachfolgendem Bogen Die Verwendung mit PVC-U Rohren PN16 ist nur bis d63 möglich Rückschlagklappe ohne Rückstellfeder werden nicht für pulsierende Strömungsverhältnisse empfohlen (Geräuschbildung)
