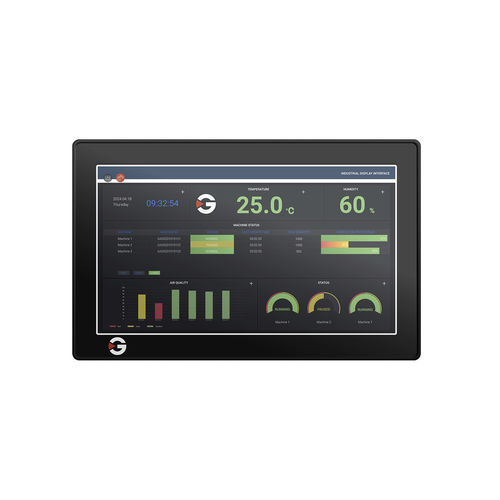

Panel-PC / mit PCAP-Touchscreen InduSmart® Panel-PC BlackLine

mit TouchscreenMultitouchscreen7"

Übersicht
Die InduSmart® Panel‑PC Series umfasst vier industrielle Linien (BlackLine, RedLine, BlueLine, GreenLine) mit einheitlicher Plattformlogik. Jede Linie bietet unterschiedliche Kompromisse zwischen Energieverbrauch, Rechenleistung, Display‑Größe und Integrationsgrad für verschiedene Industrieanwendungen.

Service & Qualitätsmerkmale

• Zertifizierungen: CE, RoHS, REACH, POP‑VO; EMC (EN 55032/55035 für IT, EN 55011 für Industrie) und RF RED EN 301 489‑1/-17 wo zutreffend; Sicherheit EN/IEC 62368‑1; zusätzliche regionale Deklarationen (z. B. FCC/TSCA/California Prop.65) bei ausgewählten Linien.
• Lieferzeiten: BlackLine 15 Werktage; RedLine/BlueLine/GreenLine 30 Werktage.
• Reparierbarkeit: Reparatur bei GETT; alle Komponenten reparierbar außer Frontglas und Touchscreen.
• Support & Herkunft: Lokale GETT‑Ansprechpartner in Deutschland, Asien und Nordamerika. BlackLine & GreenLine: entwickelt und hergestellt in Deutschland. RedLine & BlueLine: entwickelt in Deutschland, gefertigt in China (GETT Certified Quality).
• Garantie & Verfügbarkeit: gesetzliche Gewährleistung 2 Jahre; Langzeitverfügbarkeit z. B. BlackLine bis zu 7 Jahren form‑fit‑function; weitere Angaben je nach Modell.

Prozessor & Architektur

• BlackLine: x86 Intel Core i5 / Celeron — z. B. 1,60 GHz, 4 Kerne (8 Threads); RAM 8 GB DDR4‑2400; Speicher 128 GB SSD; OS: Windows 10/11 Pro.
• RedLine: x86 Intel Core i5‑1235U — Basis 1,3 GHz / Max 3,3 GHz; RAM 8 GB DDR4‑3200 (erweiterbar auf 32 GB SO‑DIMM); Speicher 128 GB SSD (NVMe M.2 2280); OS: Windows 11 (lizensierbar).
• BlueLine: x86 Intel Celeron J6412 — Quad‑Core 2,0–2,6 GHz; RAM 8 GB DDR4‑3200 (SO‑DIMM, erweiterbar auf 32 GB); Speicher 128 GB SSD (NVMe); OS: Windows 11 (optional).
• GreenLine: ARM Cortex‑A55 — 1,6 GHz (bis 2,0 GHz); RAM 4 GB; Speicher 32 GB (64 GB optional); OS: Linux (Raspberry Pi OS).

Display

• Größen: 7,0"–21,5" je nach Linie (BlackLine 18,5"/21,5"; Red/Blue 10,1"/15,6"/18,5"/21,5"; GreenLine 7,0"/10,1"/15,6"/21,5").
• Auflösungen: bis zu 1920×1080 (FHD) abhängig von Größe und Linie.
• Touch‑Technologie: PCAP Multi‑Touch auf allen Linien.
• Helligkeit & Blickwinkel: BlackLine bis 300 cd/m² (89°); Red/Blue 400–500 cd/m² (80–85°); GreenLine ~400 cd/m² (80–89°).

Konnektivität & Schnittstellen

• Ethernet: Black/Red/Blue 2× RJ45 GbE; GreenLine 1× RJ45 GbE.
• WLAN: 802.11ac verfügbar (auf BlackLine optional).
• USB: BlackLine 4× USB3.0 A + 1× USB3.1 C; RedLine 4× USB3.0 A; BlueLine 3× USB3.0 A + 3× USB2.0 A; GreenLine 1× USB3.0 A + 1× USB2.0 A.
• Seriell & Video: BlackLine 1× RS‑232/422/485 und 1× DisplayPort; Red/Blue 2× HDMI; GreenLine 1× HDMI.
• Sonstiges: optionaler externer Not‑Aus‑Anschluss bei BlackLine; Audio‑Klinke 3,5 mm bei ausgewählten Linien.

Mechanik & Umgebung

• Gehäuse: BlackLine Glas/Aluminium/Stahl; andere Linien Front aus Aluminium, Rückseite SECC‑Blech (Edelstahl optional).
• Schutzart: Front IP65 (BlackLine Front IP65 / Rear IP54).
• Montage: VESA (75/100) und Panel‑Mount‑Optionen; BlackLine VESA 100×100.
• Kühlung: lüfterloses Design über alle Linien.
• Gewicht (Beispiele): BlackLine ~10 kg; RedLine 2,9–8,2 kg; BlueLine 2,6–7,0 kg; GreenLine 0,9–6,5 kg.

Umgebungsbedingungen

• Betriebstemperatur: 0°C bis +50°C (alle Linien).
• Lagerungstemperatur: BlackLine −10°C bis +70°C; Red/Blue/Green −20°C bis +75°C.
• Feuchte & Stoß: mehrere Linien bis 95% relat. LF, nicht kondensierend; BlackLine Touchscreen IK07.

Stromversorgung & Verbrauch

• Eingangsspannung: typ. 24 V DC (einige GreenLine‑Varianten können 12 V DC verwenden).
• Leistungsaufnahme: BlackLine ~100 W; RedLine 29–53 W; BlueLine 28–48 W; GreenLine ~20–30 W abhängig von Konfiguration.

Produktlinien & verfügbare Modelle

• InduSmart® Panel‑PC Series — BlackLine
• InduSmart® Panel‑PC Series — RedLine
• InduSmart® Panel‑PC Series — BlueLine
• InduSmart® Panel‑PC Series — GreenLine

Technische Merkmale (Zusammenfassung)

• Zielanwendung: industrielle HMI / Panel‑PC Lösungen mit konsistenter Plattformlogik über Leistungsstufen.
• CPU‑Architekturen: x86 Intel und ARM Cortex‑A55 je nach Linie.
• RAM & Speicher: 4–8 GB Standard (erweiterbar bei einigen Linien); 32–128 GB SSD (NVMe auf x86).
• Displays: PCAP Multi‑Touch, 7,0"–21,5", Auflösungen bis FHD.
• Schutz & Montage: IP65 Front, VESA & Panel Mount, lüfterloses Design.
• Zertifizierungen: CE, RoHS, REACH, EMC‑ und Sicherheitsstandards; Environmental‑Tests nach IEC 60068.
