Lebensdauerprüfmaschine GT-KB35

DauerAusdauerautomatisch

Produktname

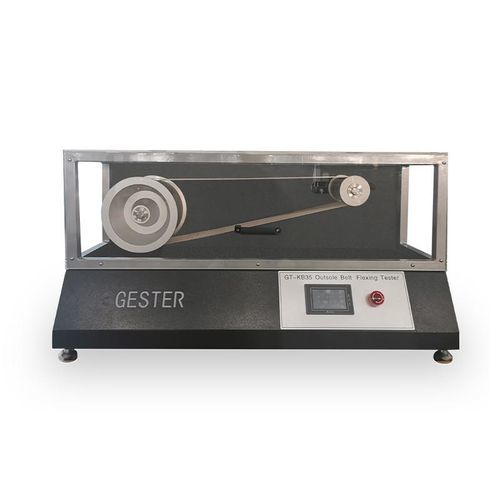

Laufsohlen-Bandbiegetester GT-KB35

Produktbeschreibung
Der GT-KB35 prüft die Beständigkeit von Laufsohlen-Einheiten und zugehörigen Schuhmaterialien gegen Rissbildung und -ausbreitung bei wiederholter Biegung. Das Gerät reproduziert die Flexionsbewegung beim Gehen mit einstellbarer Zyklusanzahl; die Maschine stoppt automatisch bei Erreichen der voreingestellten Anzahl. Mehrere Proben können gleichzeitig geprüft werden, um die Effizienz zu steigern.

Anwendung
Zur Bestimmung der Widerstandsfähigkeit von Sohlenkomponenten und weiteren Schuhmaterialien gegenüber Rissbildung durch wiederholte Biegung; einsetzbar in der Schuhfertigung, Qualitätskontrolle und Materialforschung.

Normen

• SATRA TM 133
• ISO 16177

Merkmale

• Simuliert die beim Gehen auftretende Flexion zur Nachbildung von Einsatzbedingungen der Sohlen.
• Vom Anwender einstellbare Zyklusanzahl mit automatischem Stopp bei Erreichen.
• Prüfmöglichkeit von bis zu 6 Proben gleichzeitig für höhere Effizienz.

Hauptspezifikationen
Modell: GT-KB35
Band (Leinwand) Größe: Länge 1930 ±50 mm; Breite 140 ±5 mm
Antriebsrolle: Durchmesser 225 ±5 mm; Breite 170 ±20 mm
Freilaufrolle 1 (typische Sohlen): Mittlerer Durchmesser 90,0 ±0,5 mm; Enddurchmesser 87 ±1 mm; Breite 170 ±20 mm
Freilaufrolle 2 (sehr flexible Sohlen): Mittlerer Durchmesser 60,0 ±0,5 mm; Enddurchmesser 57 ±1 mm; Breite 170 ±20 mm
Freilaufrolle 3 (sehr starre Sohlen): Mittlerer Durchmesser 120,0 ±0,5 mm; Enddurchmesser 117 ±1 mm; Breite 170 ±20 mm
Banddrehzahl: 90 ±8 CPM
Probenanzahl: MAX. 6 Stk.
Zähler: LCD 0–999.999
Stromversorgung: 1~ AC 220V 50/60Hz 3A
Abmessungen (B×T×H): 131 cm × 82 cm × 69 cm
Gewicht (ca.): 170 kg
Normen: SATRA TM 133, ISO 16177

Zubehör (Standard / optional)

• Standard: Schraubenschlüssel — 1 Stk.
• Standard: Leinwandband (Verbrauchsmaterial) — 1 Stk.
• Standard: Freilaufrollen — 3 Stk.
• Standard: Antriebsrolle — 1 Stk.
• Standard: Netzkabel — 1 Stk.
• Optional: Verbrauchbares Leinwandband

Anwendungsbereiche
Geeignet zur Prüfung von Laufsohlen-Einheiten und zugehörigen Schuhmaterialien. Typische Anwender: Schuhhersteller, Qualitätslabore und Material-F&E-Abteilungen zur Bewertung der Flexionsbeständigkeit von Sohlen und Sohlenkomponenten.

Technische Daten

• Modell: GT-KB35
• Bandlänge: 1930 ±50 mm
• Bandbreite: 140 ±5 mm
• Durchmesser Antriebsrolle: 225 ±5 mm; Breite: 170 ±20 mm
• Freilaufrolle 1 mittlerer Durchmesser: 90,0 ±0,5 mm; Enddurchmesser: 87 ±1 mm; Breite: 170 ±20 mm
• Freilaufrolle 2 mittlerer Durchmesser: 60,0 ±0,5 mm; Enddurchmesser: 57 ±1 mm; Breite: 170 ±20 mm
• Freilaufrolle 3 mittlerer Durchmesser: 120,0 ±0,5 mm; Enddurchmesser: 117 ±1 mm; Breite: 170 ±20 mm
• Banddrehzahl: 90 ±8 CPM
• Probennahmekapazität: bis zu 6 Proben
• Zähler: LCD, Bereich 0–999.999
• Stromversorgung: Einphasen-AC 220V, 50/60Hz, 3A
• Gesamtmaße (B×T×H): 131 × 82 × 69 cm
• Gewicht ca.: 170 kg
• Konform mit: SATRA TM 133, ISO 16177
