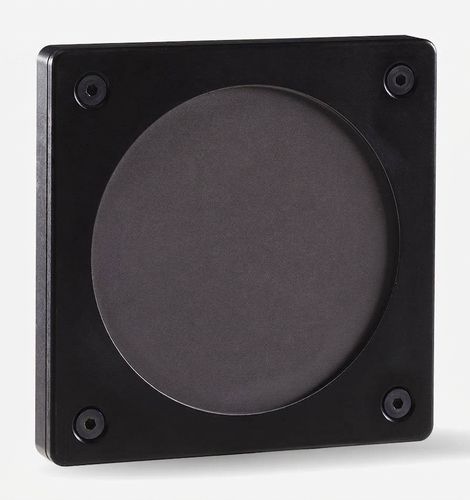

Hochleistungs-Laserleistungsdetektor UP100

Thermosäulen

Hauptmerkmale

• Thermischer Detektor mit hoher Leistung zur Laserleistungsmessung
• Große Öffnung: 100 mm
• Hohe Schadensschwelle: 45 kW/cm²
• Maximale mittlere Leistung: 50 W (100 W für 1 Minute)
• Energiespektrum bis 700 J
• Intelligente Schnittstelle mit Kalibrierungsdaten

Übersicht

• Entwickelt für präzise Messung großer, leistungsschwacher Laserstrahlen
• Thermopile-Detektor geeignet für Dauer- und gepulste Laser
• Energie-Modus für Einzelimpulsmessungen verfügbar

Lieferumfang

• Kalibrierzertifikat (NIST-rückführbar)
• PWC-Zertifikat (Personal Wavelength Correction), falls vorhanden

Kompatibler Ständer

• STAND-S-443

Kompatible Displays & PC-Schnittstellen

• MIRO ALTITUDE Touchscreen-Display (Einzelkanal) für Leistung & Energie

Vielseitiger Absorber
Der H12-Absorber bietet eine breitbandige, spektral gleichmäßige Antwort mit geringer Rückreflexion und hohen Schadensschwellen.

• Geeignet für viele Lasertypen
• Geringeres Risiko der Beschädigung
• Erlaubt relativ schnelle Anstiegszeiten

Energie-Modus

• Typische Energiesensitivität: 0,0017 mV/J
• Maximal messbare Energie: 700 J
• Rauschäquivalente Energie: 2 J
• Mindest-Wiederholperiode: 30 s
• Maximale Pulsbreite: 1000 ms

Mess- und Leistungsdaten

• Maximale mittlere Leistung (Dauer): 50 W
• Maximale mittlere Leistung (1 Minute): 100 W
• Rauschäquivalente Leistung: 20 mW
• Spektralbereich: 0,193 - 20 μm
• Typische Anstiegszeit: 5 s
• Leistungs-Kalibrierungsunsicherheit: ±2,5 %
• Wiederholgenauigkeit: ±0,5 %

Schwellenwerte für Schäden

• Maximale mittlere Leistungsdichte: 45 kW/cm²
• Maximale Energiedichte: 1 J/cm²

Physikalische Merkmale

• Kühlung: Konvektion (bis 50 W)
• Aperturdurchmesser: 100 mm
• Absorber: H12
• Abmessungen: 125 H x 125 B x 17 T mm
• Gewicht: 0,62 kg

Optionen & Ökosystem

• INTEGRA-Ausgang (USB oder RS-232) verfügbar für Detektor+Anzeige All-in-One-Lösung
• Funktioniert mit PC-Gentec-EO und Data Viewer für Visualisierung und Datenlogging
• Unterstützt XNR Anticipation™ Algorithmus (modellabhängig) für schnellere Anzeigeergebnisse
• NIST-rückführbare Kalibrierung verfügbar

Technische Spezifikationen

• Maximale mittlere Leistung (Dauer): 50 W
• Maximale mittlere Leistung (1 Minute): 100 W
• Rauschäquivalente Leistung: 20 mW
• Spektralbereich: 0,193 - 20 μm
• Typische Anstiegszeit: 5 s
• Leistungs-Kalibrierungsunsicherheit: ±2,5 %
• Wiederholgenauigkeit: ±0,5 %
• Typische Energiesensitivität: 0,0017 mV/J
• Maximal messbare Energie: 700 J
• Rauschäquivalente Energie: 2 J
• Mindest-Wiederholperiode (Energie-Modus): 30 s
• Maximale Pulsbreite (Energie-Modus): 1000 ms
• Maximale mittlere Leistungsdichte: 45 kW/cm²
• Maximale Energiedichte: 1 J/cm²
• Kühlungsmethode: Konvektion
• Aperturdurchmesser: 100 mm
• Absorbertyp: H12
• Abmessungen: 125 H x 125 B x 17 T mm
• Gewicht: 0,62 kg
