Backenbrecher MC110

mobilfür SandNass

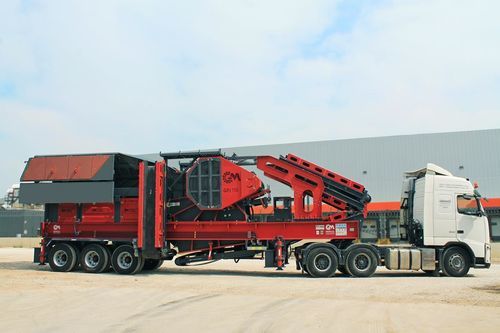

GNR - MC110 Mobiler Backenbrecher
Die mobile Brechanlage umfasst eine 110er mobile Backenbrecher-Einheit mit unabhängig arbeitendem mobilen Beschicker, einen mobilen Prallbrecher GS1215 und einen mehrschichtigen mobilen Siebkorb. Entwickelt für vollständiges Brechen, Sieben und optionales Waschen innerhalb eines mobilen Fahrgestell-Konzepts.

Produkt-Highlights

• Hauptausrüstung: Vibrationsbeschicker, GPJ 110 Backenbrecher, GS1215 Sekundär-Prallbrecher, 2000×6000 mm 4-lagiger Siebkorb
• Maximale Beschickung: 900 mm
• Ausgabeeinstellung: 0–100 mm
• Standard-Endprodukte: 0–5, 5–12, 12–19, 19–40 mm (anpassbar)
• Nennleistung: 200–300 t/h
• Optionaler Generator: 750 kW

Beschickersystem
Für mobile Nutzung angepasstes Beschickersystem für schnelle Montage und robuste Leistung. Trennt Oberboden per Bypass-Sieb und beschickt Brecher mit mineralischen oder recycelten Materialien unterschiedlicher Härte.

• Seitenabdeckungen: klassische Scharnier- oder hydraulische Optionen
• Verschleißfeste, austauschbare Innenverkleidungen
• Schwerlastfedern für mobilen Einsatz
• Antrieb: ein- oder zweifache Vibromotoren
• Einstellbare Beschickungsgeschwindigkeit via Vibro-Ansteuerung
• Optionales automatisches Schmierungssystem
• Ein- und zweistufige Bypass-Gitter zum Sieben

Brechsystem
Neu gestaltetes mobiles Brechersystem mit Fokus auf Effizienz und niedrige Betriebskosten. Der mobile Primär-Backenbrecher ermöglicht portablen Betrieb ohne Kapazitätsverlust und ist geeignet für harte, abrasive Materialien mit hohem Siliziumgehalt.

• Wählbare Primär- oder Sekundärmodelle je nach Material
• Backeneinstellung zur Veränderung der Korngröße
• Sicherheitssystem gegen Überlast
• Austauschbare Backenbeläge und Verschleißteile
• Ersparnis bei Ersatzteilen durch wendbaren Backenkopf und untere Backe
• Optional automatische Schmierung

Vibrationssiebsystem
Hocheffizientes mobiles Vibrationssieb für harte Einsatzbedingungen, anpassbar an alle Gesteins- und Mineraltypen.

• Synchroner Betrieb mit Brecher zur Maximierung der Effizienz
• Bolzenlose Bauweise (keine Schweißnähte)
• Stahl-Siebgewebe, leicht zu wechseln
• Antriebsoptionen: Vibromotoren oder Kurbelwelle
• Optional hydraulisch verstellbare Siebneigung
• Kompatibel mit allen General Makina Brech- und Siebanlagen

Mobiles Sekundär-Prallbrechersystem
Portabler Sekundär-Prallbrecher mit hoher Leistung bei wenig abrasiven bis mittelharten Materialien; geeignet für Recyclingprojekte mit optionaler Magneteinheit.

• Überlegene Leistung bei mittleren und harten Materialien
• Recyclingfähig mit optionaler Magneteinheit
• Hoher kubischer Produktanteil
• Niedriger Energieverbrauch; optional sanftanlauf
• Austauschbare Verschleißplatten und Rotorpickete
• Hydraulische Wartungseinheit für einfachen Innenzugang
• Optionale automatische Schmierung und Temperatursensoren

Waschsystem
Mobile Schneckenwäsche angepasst an portable Systeme, führt Sandwäsche und Siebung parallel zum Sieb durch.

• Leistung vergleichbar mit stationären Schneckenwäschern
• Austauschbare Gummiköpfe auf Spiralschäften
• Jeder Schaft mit eigenem Motor und Reduzierantrieb
• Optionales Frequenzregelgerät für präzise Produktion
• Entfernt Verunreinigungen und wäscht Materialien bis 1 mm
• Anpassbar an General Makina Waschsiebe; einfache Wartung

Förderbandsystem
Mobile Förderbänder ausgelegt für schnelle Montage und mehrere technische Optionen.

• Montage in ca. 15 Minuten zur Versandposition
• Antrieb mit Getriebemotor; optionale Frequenzregelung
• Optionale Abdeckung und Staubabsaugung
• Auslaufbereiche und Rollen mit Gummi geschützt
• Optionale automatische Schmierung und Zählfunktion
• Optionales magnetisches Schutzsystem

Mobiles Fahrgestell
Das Fahrgestell trägt die gesamte Anlage und bietet Mobilität, kompatibel mit Straßenabmessungen und Signalisierung für den Mehrprojekteinsatz.

• Trägt die komplette Anlage auf einer Plattform für Mehrprojekteinsatz
• Kompatibel mit Standard-Straßenabmessungen und Signalisierung
• Standard Doppelachs-Wheelsystem; Länge/Achsen nach Gewicht anpassbar
• Fahrgestellstruktur: A1 Qualitäts-Eisen und Stahl, verstärkte Verbindungen
• Pneumatische Bremssteuerung
• Hydraulisches Stützensystem ermöglicht Montage in ~15 Minuten

Steuerpult
Das mobile Steuerpult bedient die gesamte Anlage. Es definiert die Anlagenleistung und bietet Optionen für Energiequelle, Steuerung und Sicherheit.

• Betreibbar mit Netzstrom oder Generator
• Kompatibel mit 50 Hz und 60 Hz
• Optionale Not-Aus- und akustisch/optische Warnsysteme
• Optionaler soft smart Starter zur Energieeinsparung
• Optionaler zusätzlicher Frequenzregler für Beschicker, Förderer und Sieb
• Touchscreen-Steuerung für einfache Bedienung
• Optionale Fernsteuerung oder internetbasierte Ortung
• Wasser- und staubdichtes Gehäuse mit abschließbaren Abdeckungen

Technische Informationen (Transportmaße / Gewicht / Leistung)
Backenbrecher — Transportmaße (B x L x H mm): 3000 x 13500 x 4500 — Gewicht (kg): 55000 — Leistung (t/h): 200-300
Prallbrecher und Vibrationssieb — Transportmaße (B x L x H mm): 4250 x 18300 x 4500 — Gewicht (kg): 55000 — Leistung (t/h): 200-300

Technische Spezifikationen

• Modell: MC110
• Brand: GENERAL MAKİNA
• Hauptausrüstung: Vibrationsbeschicker, GPJ 110 Backenbrecher, GS1215 Sekundär-Prallbrecher, 2000×6000 mm 4-lagiger Siebkorb
• Maximale Beschickung: 900 mm
• Ausgabeeinstellung: 0–100 mm
• Endproduktgrößen (Standard): 0–5 mm; 5–12 mm; 12–19 mm; 19–40 mm (anpassbar)
• Nennleistung: 200–300 t/h
• Optionaler Generator: 750 kW
• Transportmaße (Backenbrecher): 3000 x 13500 x 4500 mm
• Transportmaße (Prallbrecher + Sieb): 4250 x 18300 x 4500 mm
• Ca. Einheitsgewicht: 55.000 kg (pro Hauptmodul wie angegeben)
• Beschicker-Optionen: Scharnier- oder hydraulische Seitenabdeckungen; Ein-/Zweifach-Vibromotoren; automatische Schmierung optional
• Brechfunktionen: verstellbare Backe, Überlastschutz, austauschbare Verschleißteile, automatische Schmierung optional
• Siebfunktionen: bolzenlose Bauweise, Stahl-Siebgewebe, Vibro- oder Kurbelwellenantrieb, hydraulische Neigung optional
• Sekundärbrecher-Funktionen: austauschbare Auskleidungen und Paletten, hydraulischer Wartungszugang, optionale Magnetsysteme und Temperatursensoren
• Wäsche: Schneckenwäscher mit austauschbaren Gummiköpfen, einzelne Wellenantriebe, Frequenzregeloption
• Förderer: schnelle Montage, Getriebemotorantriebe, Staubschutz- und Schutzoptionen
• Fahrgestell: straßentaugliche Abmessungen, verstärktes A1-Stahl, pneumatische Bremsen, hydraulische Stützen für schnelle Installation
• Steuerpult: Touchscreen, Fernverfolgung/Internet optional, 50/60 Hz Kompatibilität, soft starter und Frequenzregeloptionen
