Dornbiegemaschine ERB 90
hydraulischRohrrobust

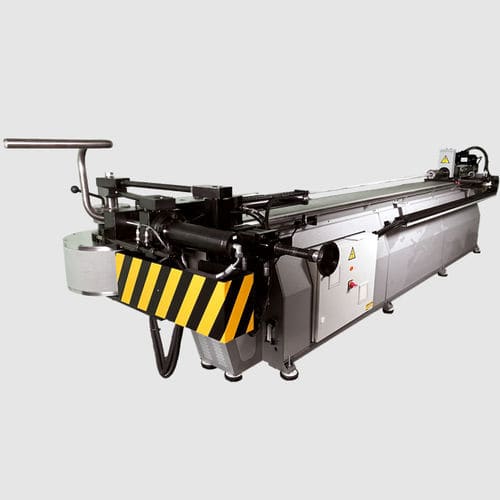

Dornbiegemaschine - ERB 90 - Gelber-Bieger GmbH - hydraulisch / Rohr / robust
Dornbiegemaschine - ERB 90 - Gelber-Bieger GmbH - hydraulisch / Rohr / robust
Dornbiegemaschine - ERB 90 - Gelber-Bieger GmbH - hydraulisch / Rohr / robust - Bild - 2
Dornbiegemaschine - ERB 90 - Gelber-Bieger GmbH - hydraulisch / Rohr / robust - Bild - 3
Dornbiegemaschine - ERB 90 - Gelber-Bieger GmbH - hydraulisch / Rohr / robust - Bild - 4
Dornbiegemaschine - ERB 90 - Gelber-Bieger GmbH - hydraulisch / Rohr / robust - Bild - 5
Dornbiegemaschine - ERB 90 - Gelber-Bieger GmbH - hydraulisch / Rohr / robust - Bild - 6
Dornbiegemaschine - ERB 90 - Gelber-Bieger GmbH - hydraulisch / Rohr / robust - Bild - 7
Dornbiegemaschine - ERB 90 - Gelber-Bieger GmbH - hydraulisch / Rohr / robust - Bild - 8
Dornbiegemaschine - ERB 90 - Gelber-Bieger GmbH - hydraulisch / Rohr / robust - Bild - 9
Dornbiegemaschine - ERB 90 - Gelber-Bieger GmbH - hydraulisch / Rohr / robust - Bild - 10
Dornbiegemaschine - ERB 90 - Gelber-Bieger GmbH - hydraulisch / Rohr / robust - Bild - 11
Dornbiegemaschine - ERB 90 - Gelber-Bieger GmbH - hydraulisch / Rohr / robust - Bild - 12
Dornbiegemaschine - ERB 90 - Gelber-Bieger GmbH - hydraulisch / Rohr / robust - Bild - 13
Dornbiegemaschine - ERB 90 - Gelber-Bieger GmbH - hydraulisch / Rohr / robust - Bild - 14
Dornbiegemaschine - ERB 90 - Gelber-Bieger GmbH - hydraulisch / Rohr / robust - Bild - 15
Dornbiegemaschine - ERB 90 - Gelber-Bieger GmbH - hydraulisch / Rohr / robust - Bild - 16
Dornbiegemaschine - ERB 90 - Gelber-Bieger GmbH - hydraulisch / Rohr / robust - Bild - 17
Dornbiegemaschine - ERB 90 - Gelber-Bieger GmbH - hydraulisch / Rohr / robust - Bild - 18
Dornbiegemaschine - ERB 90 - Gelber-Bieger GmbH - hydraulisch / Rohr / robust - Bild - 19
Dornbiegemaschine - ERB 90 - Gelber-Bieger GmbH - hydraulisch / Rohr / robust - Bild - 20
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Betätigung
hydraulisch
Bearbeitetes Produkt
Rohr
Andere Eigenschaften
Dorn, mechanisch, robust
Rohrdurchmesser

76 mm, 90 mm
(2,99 in, 3,54 in)

Biegewinkel

190 °

Gesamtlänge

5.560 mm
(219 in)

Gesamtbreite

1.550 mm
(61 in)

Gesamthöhe

1.330 mm
(52 in)

Gewicht

2.427 kg
(5.351 lb)

Gesamtleistung

8 kW
(10,9 hp)

Beschreibung

Mit dieser stationären Biegemaschine, können Rohr-größen von Ø 33,7 mm bis Ø 90 mm, mit engen Biegeradien (1,5 x D) sehr schnell und wirtschaftlich ausgeführt werden. Die Maschine ist in einer stabilen und sehr robusten Schweißkonstruktion gebaut, hat einen freistehenden Biegekopf und bieget im Uhrzeigersinn. Durch unsere steckbaren Biegewerkzeuge ist ein Umbau auf andere Rohrdurchmesser einfach und schnell realisiert. Diese Dornbiegemaschine kann in einer sehr einfachen Ausführung geliefert werden. Diese besteht nur aus: - einem Biegekopf - Klappanschläge für die Länge - Dorn - keine verdehung oder Backenfutter Um komplizierte Geometrien biegen zu können besteht die Möglichkeit den Dornbieger mit folgendem Zubehör aufzurüsten: - Digitales Längenmesssysem zum genauen Positionieren bei Folgebiegungen - Spannfutter zum Spannen der Rohre - Gesteuerte Verdrehung der Rohre - Automatische Dornschmierung - Angetriebene mittlaufende Gleitschiene
