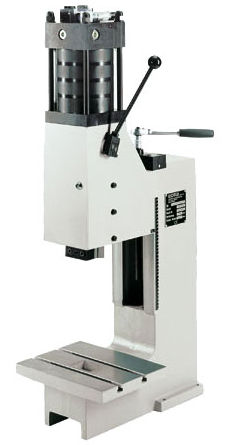

Manuelle Presse 4 HKP/L-DS

pneumatischhandbetriebenmit Steuerknüppel

Produkt
Hand–Kniehebelpresse mit Luftunterstützung (manuelle Kipphebelpresse) mit einer Presskraft von 4 kN bei Betriebsdrücken bis 7,8 bar. Pneumatikzylinder zur Krafterzeugung; manuelle Bedienung mit luftunterstütztem Krafthub.

Maßtabelle
A2: 340
B1: 260
C: 415
D: 200
E: 120
F: 92
G: 75
U: 21
V: Ø 10 H7
X: 73-240
X1: 6-46
Ymax: 678

Übersicht / Einzigartigkeit
Spielfrei einstellbare Prismenführung. Das Klemmstück ist nach vorn abnehmbar, der Einspannzapfen wird dabei nicht beschädigt. 1x DIN 650 M8x10 (Tischdetail).

Verfügbare Konfigurationen & Beispiele (gezeigte Ausstattungsoptionen)

• Unterbau: Standardpresse mit vergrößerter Einbauhöhe
• Unterbau: Standardpresse ohne Zubehör
• Unterbau: Standardpresse mit vergrößerter Ausladung

Zubehör (Beispiele)

• Feinverstellung PFE
• Präzisions-Tiefeneinstellung PTE (Adapter)
• Zentrierplatte mit Mittelbohrung
• Pressenunterbau H ca. 800 x B 690 x T 565 mm, verstellbar mit Maschinenlagerungselementen
• Pressenunterbau H ca. 700 x B 690 x T 565 mm, verstellbar mit Maschinenlagerungselementen
• Ablagetisch zum seitlichen Anbau an den Pressunterbau (links), höhenverstellbar
• Ablagetisch zum seitlichen Anbau an den Pressunterbau (rechts), höhenverstellbar
• Pneumatischer Hubzähler
• Zusätzliche Tastersteuerung zur definierten Auslösung (z. B. für Werkstätten für behinderte Menschen)

Schiebetisch (Beispiele)

• Hochbelastbarer Schiebetisch, mechanisch
• Hochbelastbarer Schiebetisch, mechanisch mit Rastbolzen

Aufspannböcke (Beispiele)

• Aufspannbock, ca. H 160 x B 130 x T 58 mm (nur für Ständer mit vergrößerter Ausladung)
• Aufspannbock, ca. H 160 x B 130 x T 118 mm (nur für Ständer mit vergrößerter Ausladung)

Produktdetails
Detaillierte technische Daten sind im folgenden Block "Technische Daten" aufgeführt.

Technische Daten

• Pressenart: Hand–Kniehebelpresse mit Luftunterstützung
• Betätigungsart: Manuell
• Ausladung: 120 mm
• Einbauhöhe verstellbar: 73 mm - 240 mm
• Zustellhub verstellbar: 6 mm - 46 mm
• Länge Krafthub: < 6 mm (pneumatisch)
• Presskraft im Krafthubbereich / Betriebsdruck: 4 kN / 7,8 bar
• Krafterzeugung: Pneumatikzylinder
• Betriebsdruck: 3 - 7,8 bar
• Aufnahmebohrung: Ø10 H7
• Werkzeugklemmung: Abnehmbares Klemmstück
• Führungsart verdrehgesichert: Prismenführung
• Führung spielfrei einstellbar: Durch Stellleisten
• Handhebelposition: Rechts 360° verstellbar
• Höhenverstellung Führungsteil: Handkurbel
• Befestigung Führungsteil je Schraube (Drehmoment): 90 Nm
• Pneumatische Anschlussleitung: 1/4"
• Standardfarbe: RAL 7035
• Gewicht: 36 kg
