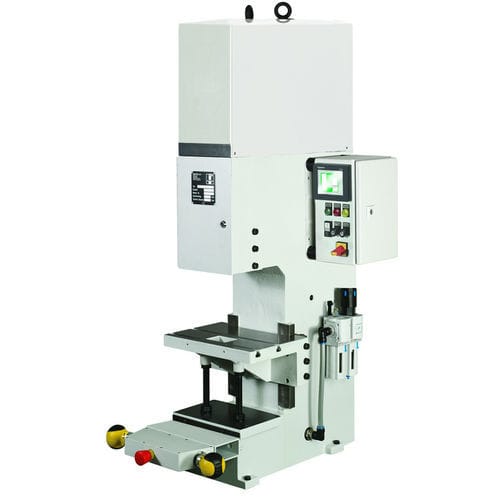

Hydropneumatische Presse 110 HPC

Einständer

Kurzbeschreibung
Hydropneumatische C-Ständerpresse der Modellserie HPC für präzise und kraftvolle Pressvorgänge. Kompakte C-Bauweise mit verstellbarer Einbauhöhe, wählbaren Hub- und Krafthubvarianten sowie optionalen Steuerungs- und Sicherheitsoptionen.

Maßtabelle
A2: 1010
B: 540
D: 360
E: 160
G: 71
Xmax: 295
Y: 1420

Supplies / Base

• X1 = Hub 50 mm mit Krafthub 6 mm
• X1 = Hub 100 mm mit Krafthub 6 mm
• X1 = Hub 50 mm mit Krafthub 12 mm
• X1 = Hub 100 mm mit Krafthub 12 mm, Sonderhublänge auf Anfrage

Zubehör

• Einspannzapfen ohne Bund
• Einspannzapfen mit Bund
• Rundtisch 2–24 Teilung, passend für Pressen mit SpiceFlex / D-Con Steuerung
• Verdrahteter Fußtaster mit Steckanschluss für SpiceFlex / D-Con
• Rundtisch-Wechselteller mit Bohrung (nur mit RT)
• Zweihand-Sicherheitssteuerung ZS08
• SpiceFlex modular

Schiebetisch

• Hochbelastbarer Schiebetisch, mechanisch
• Hochbelastbarer Schiebetisch, mechanisch mit Rastbolzen
• Hochbelastbarer Schiebetisch, mechanisch mit elektropneumatischer Ansteuerung

Technische Daten

• Modellserie: HPC
• Pressenart: C-Ständer mit einstellbarer Tabelle
• Betätigung: Steuerung (optional)
• Ausladung: 160 mm
• Einbauhöhe verstellbar: Max. 295 mm
• Hub / Krafthub: 50 mm / 6 mm (weitere Varianten verfügbar)
• Presskraft (Krafthub): 110 kN
• Presskraft (Zustellhub): 8,4 kN
• Abziehkraft (Rückhub): 6,7 kN
• Krafterzeugung: Hydropneumatikzylinder
• Betriebsdruck: 6 bar
• Aufnahmebohrung: Ø 25 H7
• Einspannstück: Abnehmbares Einspannstück
• Verdrehgesicherte Führung: Prismenführung
• Spielfrei einstellbare Führung: Durch Stellleisten
• Anschlussleitung: 1/2''
• Zweihand-Sicherheitssteuerung ZS08: Optional
• Zweihand-Sicherheitssteuerung SpiceFlex: Optional
• Standardfarbe: RAL 7035
• Gewicht: 320 kg
