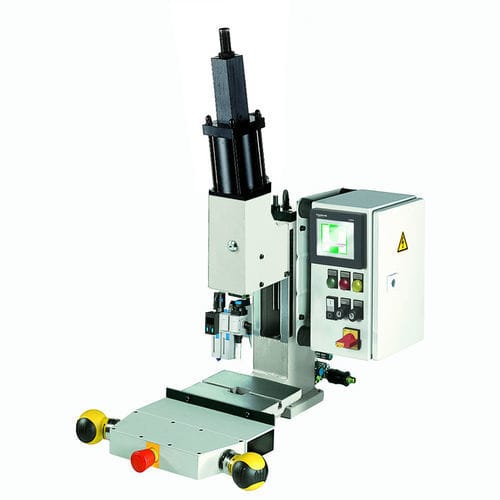

Pneumatische Presse 20 KHKP

Kniehebelhandbetrieben

Produktübersicht

• Modellbezeichnung: 20 kN KHKP
• Typ: Pneumatische Kniehebelpresse
• Betätigung: Manuell

Maßtabelle
A2: 800
B: 580
C: 415
D: 200
E: 200
F: 120
G: 75
U: 21
V: Ø 10 H7
X: 60-225
X1: 0-60
Ymax: 890

Lieferumfang / Basisvarianten

• Standardpresse mit vergrößerter Einbauhöhe
• Standardpresse ohne Zubehör
• Standardpresse mit vergrößerter Ausladung

Zubehör

• Einspannzapfen ohne Bund
• Einspannzapfen mit Bund
• Rundtisch 2–24 Teilung, passend zu Pressen mit SpiceFlex / D-Con Steuerung
• Fußtaster verdrahtet mit Steckanschluss für SpiceFlex / D-Con
• Rundtischwechselteller mit Bohrung (nur mit RT)
• Zweihand-Sicherheitssteuerung ZS08
• Zweihand-Sicherheitssteuerung ES07
• SpiceFlex modular
• SE Serie für einfache Zweihand-Sicherheitssteuerung

Schiebetisch

• Hochbelastbarer Schiebetisch, mechanisch
• Hochbelastbarer Schiebetisch, mechanisch mit Rastbolzen
• Hochbelastbarer Schiebetisch, mechanisch mit elektropneumatischer Ansteuerung

Einzigartigkeit / Besonderheiten GECHTER
Spielfrei einstellbare Prismenführung. Klemmstück nach vorn abnehmbar, Einspannzapfen wird nicht beschädigt.

Technische Daten

• Pressenart: Pneumatische Kniehebelpresse
• Betätigung: Manuell
• Ausladung: 120 mm
• Einbauhöhe verstellbar: 60 mm - 220 mm
• Hublänge: 0 mm - 60 mm
• Krafterzeugung: Pneumatikzylinder - Kniehebel
• Max. Presskraft im UT: 20 kN
• Betriebsdruck: 6 bar
• Aufnahmebohrung: Ø 10 H7
• Werkzeugklemmung: Abnehmbares Klemmstück
• Führungsart: Prismenführung (verdrehgesichert)
• Führung spielfrei einstellbar: Durch Stellspindel
• Befestigung Führungsteil je Schraube: 90 Nm
• Pneumatische Anschlussleitung: 1/4''
• Zweihand-Sicherheitssteuerung ES07: Optional
• Zweihand-Sicherheitssteuerung ZS08: Optional
• Zweihand-Sicherheitssteuerung Spice Flex: Optional
• Presskraft: 20 kN
• Standardfarbe: RAL 7035
• Gewicht: 43 kg
