PCIe-Konverterkarte

E/AFPGA

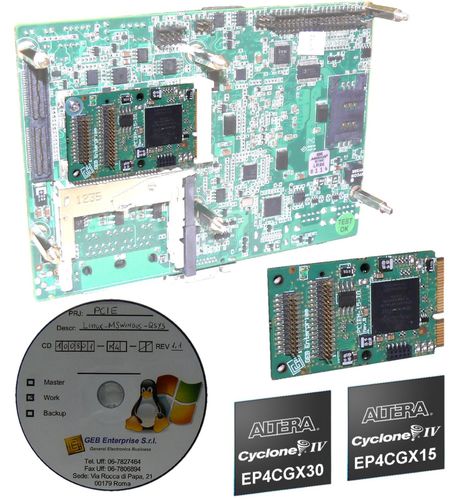

Das GEB Unternehmen erhöhte die MiniPCIe Brettmarken, die einfach sind, eine leistungsfähige Input/Output und DSP Fähigkeit auf Ihren SBC oder MINI-ITX Motherboards hinzuzufügen. Es addiert FPGA programmierbares hohes Bandbreite Input/Output und DSP Fähigkeit an niedrigen Kosten, es ideal bildend für Ausrüstungen in vielen fängt von der Anwendung, wie electromedical, Automatisierung, Sonar, meteo Radar, Leistungen und Fehlerhäufigkeitanalyse, Bildschirm und Datenspieler und -recorder auf. Mit dem DMA und dem PC System Gedächtnis sind Sie, bis zu ungefähr 250 MBYTEs/sek zu speichern/Rückrufdatenstrom dürfend speicherlosen Datenspieler/-recorder mit DSP Fähigkeit errichten. Der StandardminiPCIe Formfaktor ist für viele Arten Anwendungen ideal, ist er auf vielen kompakten PC Motherboards wie Intel Galileo und Advantech MIO-5250 anwesend. Das PCIEM-15-IO bewirtet ein Altera CycloneIV-GX EP4CGX30BF14C6N FPGA, das fest verdrahtete PCIe Zielschnittstellen, 29440LE, 1080Kbits RAM, 4xPLLs, 80xMultiplyers zur Verfügung stellt. Die Input/Output Stecker, 53 Input/Output FPGA Stifte und 3 Taktgeber heraus holend, schließt das vorderes Ende Brett, wie waagerecht ausgerichteter Schieber oder ADC/DAC an. Ein 2 MBYTEs RAM-Modul kann auf ihnen auch bewirtet werden dürfend eine NIOSII CPU für die Behandlung der kritischen Unterbrechungen benutzen. Mit den Altera Werkzeugen vor-verursachten einige die Strukturen, die innerhalb des Entwicklung Installationssatzes geliefert wurden und das freie Altera IP, werden Sie errichten ein komplettes Gewohnheit FPGA System in wenigen Stunden. Die MS Windows und Linux Treiber, sind zum Lesen/Schreiben die Input/Output Register, anfassen Unterbrechungen, handhaben DMA im virtuellen Speicher in der Lage. Demo- und Beispielprogramme sind auch vorhanden.
