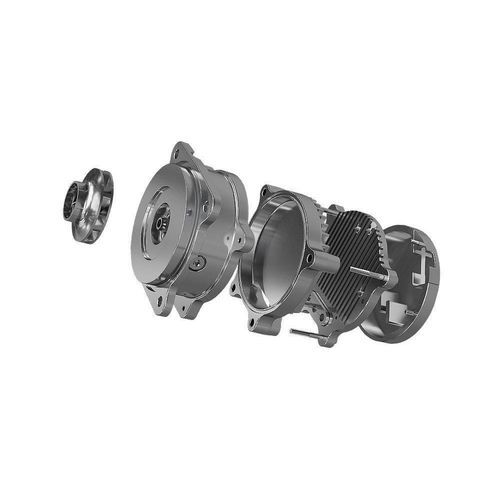

Flügelschraubenpumpe

Kühlmittelmit Elektromotorstationär

Übersicht
Gates-Pumpen für Rechenzentren sind so ausgelegt, dass sie den Fluiddurchsatz in einem kompakten Design maximieren und gleichzeitig energieeffizient und zuverlässig arbeiten. Diese Pumpen übertragen Gates' Know‑how im Thermomanagement auf die komplexen Anforderungen von Rechenzentrums-Kühlsystemen und konzentrieren sich auf Leistung in kritischen Umgebungen.

Konstruktionsprinzipien
Gates definierte die Pumpenarchitektur anhand der Anwendungsanforderungen und der langfristigen Zuverlässigkeit, indem radiale und axiale Flussmotor-Konfigurationen hinsichtlich elektromagnetischer, thermischer und Packungsmerkmale bewertet wurden. Axialfluss-Konfigurationen wurden dort gewählt, wo Zielvorgaben zur Drehmomentdichte und Integrationsbeschränkungen einen kompakten, hocheffizienten Motor begünstigten. Der Designfokus umfasst dichtes Gehäuse und die Isolierung von Motor und Elektronik gegen mögliche Kühlmittelintrusion.

Eigenschaften & Vorteile

• Konstruiert für Zuverlässigkeit und optimiert auf Effizienz in Rechenzentrums-Kühlanwendungen.
• Axialfluss-Motorarchitektur bietet höchste Leistungsdichte und Effizienz — bis zu ~25% Verbesserung gegenüber vergleichbaren radialen Motoren.
• Trockener Rotor: verbesserte Motorwirkungsgrade, Haltbarkeit, Zuverlässigkeit und reduzierte NVH im Vergleich zu Standard-Radialkonstruktionen.
• Kühlmittelkompatibel: ausgelegt für eine breite Palette an Flüssigkeiten, einschließlich PG25-Gemischen und dielektrischer Kühlmittel.
• Modulare und skalierbare Designs zur Verkürzung der Entwicklungszeit und zur Unterstützung von Anpassungen.
• Doppelmöglichkeit zur Montage: verfügbar in Direkt‑Manifold‑ und Chassis‑Montagevarianten für flexible Integration.
• Dichte, kompakte und skalierbare Modelle, die Motor/Elektronik vom Kühlmittelfluss isolieren.

Dreiphasen-Axialflusspumpe (Produktklassendetails)
Dreiphasige Axialflusspumpen sind auf hohen volumetrischen Durchsatz bei hoher Leistungsdichte in einem kompakten Gehäuse ausgelegt. Steuerungsplatinenfamilien sind für Kontaminationsschutz isoliert. Unterstützte Leistungs‑ und Spannungsbereiche sind in den Produktinformationen beschrieben: ungefähre Leistungsbereiche von 100 W bis 6 kW und DC‑Eingangsspannungen von etwa 12 V bis 800 V. Diese Pumpen sind für 4U+ In‑Rack‑Designs und Side‑Car‑Konfigurationen vorgesehen; leistungsstärkere (20 kW+) Ausführungen werden für Lösungen mit extrem hohem Durchsatz entwickelt.

Anwendungen

• 4U+ In‑Rack CDUs, die hohen Durchsatz bei geringem Bauraum erfordern.
• Side‑Car CDUs, die große Durchflussmengen und mehrere Kühlmittelschleifen mit großen Plattenwärmetauschern handhaben.
• Super‑High‑Flow Flüssigkeitskühltürme und Racks (sehr hohe L/min pro Rack‑Szenarien).
• Sekundärkreislauf‑ und Gebäudewasser‑Pumpanwendungen, bei denen hoher Volumenstrom bei geringer Förderhöhe erforderlich ist.

Ressourcen & Werkzeuge
Produktdokumentation und unterstützende Ressourcen sind für diese Produktfamilie verfügbar, einschließlich Produktblätter und einer Broschüre zur Data‑Center‑Lösungsfamilie. Ingenieurwerkzeuge und Rechner (Fluid‑Durchfluss/Druck und ThermalPro‑Leitfäden) werden bereitgestellt, um geeignete Pumpenoptionen und Systemleistungs­kompromisse zu identifizieren.

Technische Merkmale / Spezifikationen

• Motor‑Topologie: Axialfluss‑Motorarchitektur (Optionen mit trockenem Rotor verfügbar).
• Leistungsdichte: Bis zu ~25% Verbesserung der Motorwirkungsgrade gegenüber entsprechenden radialen Konstruktionen.
• Leistungsbereich (indikativ): ~100 W bis 6 kW (Produktfamilienvarianten); Entwicklung von 20 kW+ Ausführungen läuft.
• Eingangsspannung (indikativ): ~12 V bis 800 V DC (produktspezifische Varianten).
• Montageoptionen: Direktes Manifold und Chassis (Doppelmontage‑Fähigkeiten).
• Formfaktor: Kompakte, dichte, skalierbare Modelle, geeignet für 4U+ Rack‑ und Side‑Car‑Konfigurationen.
• Flüssigkeitsverträglichkeit: Ausgelegt für eine breite Palette an Kühlmitteln, einschließlich PG25 und dielektrischer Flüssigkeiten.
• Schutz: Isolierte Steuerungsplatinenoptionen zur Verstärkung des Kontaminationsschutzes und zur Isolierung der Elektronik vor Kühlmittelintrusion.
• Zielanwendungen: In‑Rack CDUs, Side‑Car CDUs, Data‑Center‑Kühlung mit extrem hohem Durchsatz, Sekundärkreislauf‑ und Gebäudewasserpumpen.
