Hydraulikanschluss

Schnellaus Edelstahl 304für die Brandbekämpfung

Produktübersicht

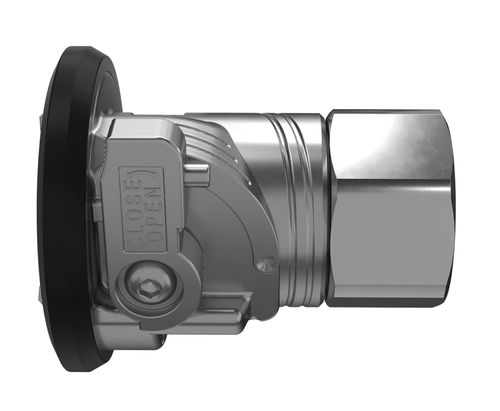

Das Full Flow Quick Coupling ist eine 1/4-Umdrehung Schnellkupplung für Direct-to-Chip-Flüssigkeitskühlung in Rechenzentren. Die Kupplung kombiniert eine selbstabdichtende Kugelventil‑„Full Flow“-Durchgangsform mit einem Doppelverriegelungsmechanismus, um ein unbeabsichtigtes Freisetzen von Kühlmittel während Servicearbeiten zu verhindern. Entwickelt für wiederholte Wartungszyklen und Kompatibilität zu gängigen Industrie‑Formfaktoren.

Hauptvorteile

• Einfache Wartung: 1/4‑Umdrehungsanschluss ermöglicht schnelles, reproduzierbares Kuppeln und Trennen bei Hardware‑Einsätzen.
• Minimale Druckverluste: Full‑Flow‑Kugelventil‑Design erhält Durchfluss und Wärmeübertragungsleistung.
• Betriebssicherheit: Doppelverriegelung verhindert das Trennen bei geöffneten Ventilen und reduziert Auslauf‑Risiken.
• Industriekompatibilität: koppelt direkt an gängige Formfaktoren, die in CDUs und Chassis‑Leitungen verwendet werden.

Eigenschaften

• Doppelverriegelungs-Design: kein Trennen möglich, wenn eines der Ventile offen ist.
• Selbstabdichtende Kugelventile für einen ungehinderten Kühlmitteldurchgang (Full Flow).
• Bemessungsdurchfluss: 300 L/min.
• Material: Hauptgehäuse aus Edelstahl 304 für Korrosionsbeständigkeit gegenüber modernen Kühlmitteln.
• Flammresistente Schlauchabdeckung für zusätzlichen Schutz.
• Direktes Koppeln mit Kupplungen ähnlichen Formfaktors.

FAQ
Was bedeutet "Full Flow" für die Systemleistung?

• Full Flow beschreibt einen internen Kugelventildurchgang mit ungestörtem Bohrungsquerschnitt, wodurch Druckverluste an der Kupplung minimiert und hohe Durchflussraten für dichte Serverracks erhalten werden.

Was ist das wichtigste Sicherheitsmerkmal?

• Der Doppelverriegelungsmechanismus verhindert das Trennen, wenn ein Ventil offen ist, und vermeidet so unkontrolliertes Austreten von Kühlmittel.

Ist es kompatibel mit Schnellkupplungen anderer Hersteller?

• Ja. Es ist so ausgelegt, dass es sich direkt mit weit verbreiteten Industrie‑Formfaktoren verbindet, um eine einfache Integration zu ermöglichen.

Aus welchen Materialien besteht es?

• Hauptgehäuse: Edelstahl 304 für Langlebigkeit und chemische Verträglichkeit mit in Rechenzentren eingesetzten Kühlmitteln.

Welche Rolle spielt eine Schnellkupplung im Flüssigkeitskühlsystem?

• Eine Schnellkupplung erlaubt das schnelle Verbinden und Trennen von Leitungen, um Hardware‑Wartung zu erleichtern und dabei Kühlmittelverluste und Ausfallzeiten zu minimieren.

Wie verhindert sie Kühlmittelaustritte?

• Selbstabdichtende Kugelventile und Doppelverriegelung verschließen beim Trennen automatisch beide Hälften, halten das Fluid in den Leitungen und verhindern Lecks am Rack.

Technische Daten

• Modellbezeichnung: Full Flow Quick Coupling
• Anschlusstyp: 1/4‑Umdrehung Schnelltrennverbindung
• Sicherheit: Doppelverriegelungsmechanismus (verhindert Trennen bei geöffneten Ventilen)
• Ventiltyp: Selbstabdichtende Kugelventile (Full‑Flow‑Design)
• Durchflussbewertung: 300 L/min
• Material: Hauptgehäuse aus Edelstahl 304
• Schlauchschutz: flammresistente Schlauchabdeckung
• Kompatibilität: koppelt direkt an gebräuchliche Industrie‑Formfaktoren
• Anwendung: Direct-to-Chip‑Kühlung in Rechenzentren, Anschlüsse an Kühlmittelverteilungseinheiten (CDU)
