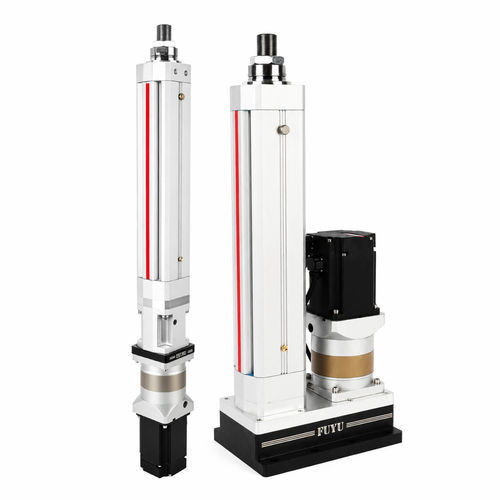

Elektrischer Servozylinder

Kugelgewindespindelteleskopischmit Servomotor

Kurzbeschreibung
Hochfester Linearantrieb für Verpackungs- und Sortierförderer, ausgelegt auf präzises Positionieren und hohe Schubkraft. Verstärkter Zylinderkörper aus Aluminiumlegierung 6063 und hartverchromte Stahlstange sorgen für industrielle Dauerhaltbarkeit. Kugelgewindetrieb mit Teleskopstange ermöglicht kompakte Montage und große Hublängen.

Wesentliche Merkmale

• Schub: 1000 kg
• Schutzart: IP65
• Positionsgenauigkeit: 0,02 mm
• Hublänge (Beispiel): 800 mm
• Geschwindigkeitsbereich: bis zu 400 mm/s
• Betriebstemperatur: bis zu 55°C

Produktdetails
Technische Zeichnungen und Montagebilder verfügbar. Der Antrieb kombiniert eine Kugelgewindetrieb-Übertragung mit Außenumlauf-Mutter und eine Teleskopstange, um wiederholbaren, kraftvollen Linearbewegungen für Sortier-, Index- und Greifstationen bereitzustellen.

Anwendungen

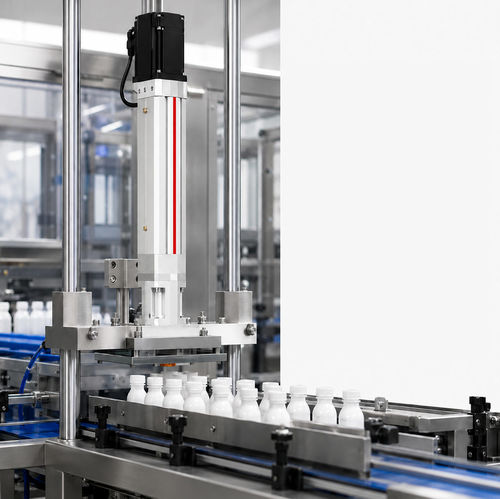

• Fördersysteme für Verpackung und Sortierung
• Automatisierte Produktionslinien und Positionierungs-Module
• Präzisions-Montage- und Handhabungsanlagen

Eigenschaften / Technische Spezifikationen

• Zylinderkörper: Aluminiumlegierung 6063 hochfest (≈+15% Festigkeitssteigerung)
• Pleuel-/Stangenmaterial: 45# hochfester Stahl mit Hartchrombeschichtung
• Querschnittsverstärkung: +33% Fläche zur Reduzierung von Biegung unter Last
• Antrieb: Kugelgewindetrieb mit Außenumlauf-Mutter (Parametertabelle verfügbar)
• Schubkraft: 1000 kg
• Schutzklasse: IP65 (staubdicht und strahlwassergeschützt)
• Positionsgenauigkeit: 0,02 mm
• Max. Hublänge Beispiel: 800 mm (Serien verfügbar 50–12000 mm)
• Geschwindigkeit: bis zu 400 mm/s
• Betriebstemperatur: bis zu 55°C
• Service / Support: 2 Jahre oder 1000 km Betriebsunterstützung wie angegeben
