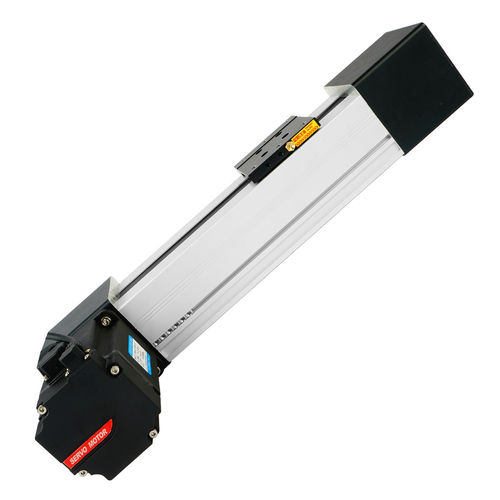

Linearmodul mit Riemenantrieb FBL80

geführtfür Schweißanwendungen

Übersicht
Riemengetriebener Linearantrieb Serie FBL80, der eine vollständig abgedichtete 80 mm Linearführung mit einem langhubigen, hochgeschwindigkeitsfähigen Riemenantrieb und einem integrierten oder optionalen Schrittmotor verbindet. Entwickelt für präzise Linearbewegungen in staubbelasteten oder rauen Industrieumgebungen mit verlängerten Lebenszyklen.

Hauptmerkmale

• FBL80 vollständig abgedichtete Linearführung (Gehäusebreite 80 mm) für staubdichten Schutz und zuverlässigen Betrieb in kontaminierten Umgebungen.
• Große Hubkapazität mit minimaler Kompression und struktureller Beständigkeit gegen Kollisionen mit harten Gegenständen ohne Verformung.
• Hohe Beständigkeit gegen Öle und erhöhte Temperaturen zur Verlängerung der Wartungsintervalle.
• Riemenantrieb mit synchroner Riemenscheibe (Umfang 165 mm) für hochgeschwindige Linearbewegungen und gleichmäßige Beschleunigung bis 1500 mm/s.
• Erhältlich mit integriertem oder ohne Schrittmotor für gesteuerte Positionierung; Wiederholgenauigkeit 0,05 mm.

Anwendungsbereiche

• Automatische Dosier- und Sprühsysteme
• Schweiß-, Verpackungs- und Handhabungsanlagen
• Druck- und Laserträger-Systeme
• Maschinen zum Schneiden und Trimmen von Photovoltaik-Backsheets
• Förderroboter und ergänzende Automatisierungsbaugruppen
• Time-Lapse-Aufbauten und Prüfstände für Labor und Forschung
• Verschiedene industrielle Automatisierungslinien

Technische Daten

• Serie: FBL80
• Hubbereich: 100 mm – 3900 mm
• Positioniergenauigkeit (Wiederholbarkeit): 0,05 mm
• Maximale Geschwindigkeit: 1500 mm/s
• Maximale Belastung: 50 kg
• Umfang der synchronen Riemenscheibe: 165 mm

Optionen & Integration

• Motoroptionen: integrierter Schrittmotor oder ohne Motor für externe Antriebe
• Standard-Montageschnittstellen für direkte Integration in Automationsrahmen
• Kompatibel mit gängigen Schrittmotor-Steuerungen und Encoder-Feedbacksystemen auf Anfrage
• Kundenspezifische Hublängen, Endschalter und Montagewinkel verfügbar
