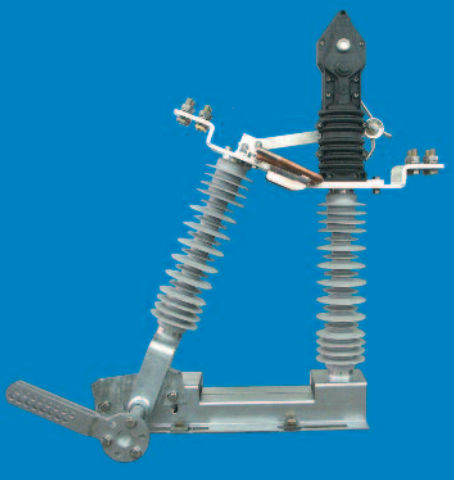

Mittelspannungs-Lasttrennschalter FLaV 25-2000-16 series

einpoligzweipoligAC

Die 1-poligen und 2-poligen Freiluft-Lasttrennschalter, Typ FLaV 25-2000-16-1B und -2B, sind speziell für den Bahnbereich entwickelte Innovationen. Im Vergleich zum Typ FLa 15/97-1B bieten sie eine erhöhte Kurzschlussfestigkeit. Um dies zu realisieren, war es notwendig, das Schaltgerät mit zusätzlichen Vorzündelektroden zu versehen. Der Lasttrennschalter ist aufgrund seiner geänderten Funktionscharakteristik in der Lage, neben seinem Bemessungseinschaltstrom von In 2000 A auch einen Kurzschlussstrom von Ima 40 kA zu schalten. Die Lasttrennvorgänge werden weiterhin von einer in den Schaltschrank integrierten Vakuumröhre ausgeführt. Als weitere wichtige Neuerung können die Silikonverbundisolatoren mit einer Mindestkriechstrecke von 1420 mm angesehen werden. Damit ist der Einsatz der Schaltgeräte auch unter extrem ungünstigen Witterungsbedingungen gewährleistet. Die Freiluft-Lasttrennschalter vom Typ FLaV 25-2000-16-1B und -2B sind für eine Bemessungsspannung von 25 kV und einen Bemessungsstrom von 2000 A ausgelegt und erfüllen die geltenden Anforderungen nach EN 50152-2.
