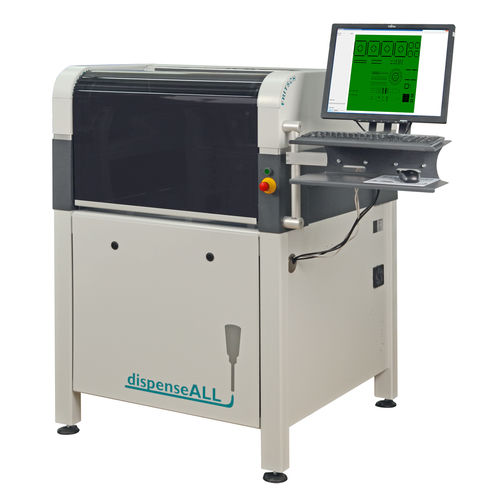

Dosiergerät für Flüssigkeiten dispenseALL420

Spritzenfür die ElektronikHochpräzision

Kurzbeschreibung
Das vollautomatische Dosiersystem dispenseALL 420 ist eine flexible Maschine zum Dosieren von Lotpaste, Kleber, Dichtmassen, Underfill, Conformal Coating und weiteren Medien. Es eignet sich für Prototypen, Serienfertigung, Sonderanwendungen sowie zur Erweiterung von Produktionslinien.

Aufbau und Funktion
Das System verfügt über eine universelle Trägereinheit, die den gleichzeitigen Einsatz von bis zu drei unterschiedlichen Dosierventilen ermöglicht. Jeder Dosierkopf wird von einem Motor mit integriertem Encoder angetrieben, wodurch die Position geregelt und beliebige Dosierhöhen am Werkstück erreicht werden können.

Wesentliche Merkmale

• 1 bis 3 Dosierventile pro Maschine
• Servoachsen für jeden Dosierkopf mit encoderbasierter Lageregelung
• Mehr als 10 verschiedene Dosierventile für unterschiedliche Medien
• Paralleldosierung zur Steigerung des Durchsatzes
• Automatische Vermessung der Dosierdüse
• Berührungslose Höhenvermessung von Leiterplatten/Werkstücken
• SMEMA‑kompatible Inline‑Integration
• Programmierung per Teach‑In oder CAD‑Konverter

Anwendungen
Das Gerät unterstützt Punkte, Linien, Kreise und Freiformen. Es verarbeitet Zeit‑Druck‑Ventile, Präzisionsdosierventile, Schneckendosierventile, Jet‑ und Sprühdosierventile und lässt sich an spezifische Medien- und Prozessanforderungen anpassen.

Weitere Informationen

• Dosierventile
• Dosierköpfe
• Software
• Softwaremodule
• Details
• Optionen

Technische Daten

• Modell: dispenseALL 420 (Dosierautomat)
• Anzahl Dosierventile: 1 bis 3 pro Maschine
• Unterstützte Ventiltypen: Zeit‑Druck, Präzision, Schnecke, Jet, Sprüh
• Dosierformen: Punkte, Linien, Kreise, Freiformen
• Höheneinstellung: Motorantrieb mit Encoder für beliebige Dosierhöhen
• Funktionen: Paralleldosierung, automatische Düsenvermessung, berührungslose Höhenvermessung
• Integration: SMEMA‑kompatibles Inline‑System
• Programmierung: Teach‑In oder CAD‑Konverter

Produktvideo
Ein Produktvideo steht zur Verfügung und zeigt Inbetriebnahme und typische Anwendungen.
