Manuelle Siebdruckmaschine printALL005

PCBgeringes VolumenHochpräzision

Produktbeschreibung

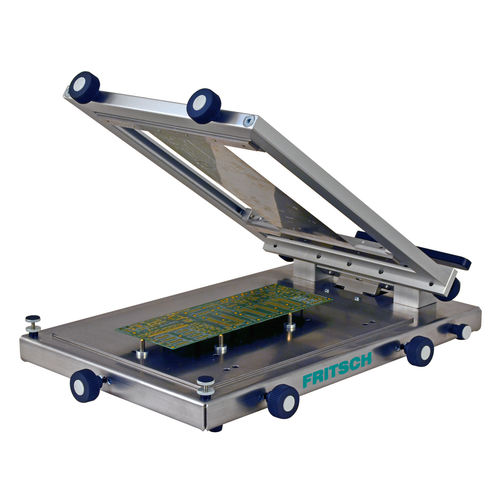

Der printALL005 ist ein manuelles Schablonendrucksystem mit stabilem Grundrahmen, das reproduzierbare Drucke bis zu Feinstrukturen von 0,5 mm ermöglicht. Der solide Aufbau erlaubt einfaches Handling und konstante Ergebnisse und eignet sich für Prototypenfertigung sowie kleine Serien.

Funktionalität
Das Basismodell unterstützt ein- und beidseitiges Bedrucken von Leiterplatten. Die Leiterplatten werden auf der Grundplatte platziert und mechanisch mit einstellbaren Halterungen fixiert. X-Y- und Theta-Ausrichtung lassen sich mittels Drehknöpfen einstellen. Ein Parallelabhub sorgt für eine saubere Trennung von Leiterplatte und Schablone und garantiert ein präzises Druckbild.

Merkmale

• Parallelabhub für saubere Trennung Leiterplatte–Schablone
• Kompatibilität mit verschiedenen Schablonenrahmen
• Schnelle Druckeinrichtung mit verstellbarem X-Y und Theta
• Einfache Handhabung für Prototypen- und Kleinserienprozesse

Technische Daten (Vergleich)
printALL005 | printALL005L
Abmessungen: 400 x 640 x 150 mm, geschlossen | Abmessungen: 610 x 540 x 150 mm, geschlossen
Standfläche: 545 x 360 mm | Standfläche: 570 x 445 mm
Spannrahmengröße: 460 x 30 x 350 mm | Spannrahmengröße: 560 x 30 x 350 mm
Gewicht: ca. 15 kg | Gewicht: ca. 17 kg

Charakteristiken / Spezifikationen

• Typ: manuelles Schablonendrucksystem
• Stabiler Grundrahmen für hohe Druckqualität
• Geeignet für Prototypen und kleine Serien
• Druckfähigkeit: ein- und beidseitige Leiterplatten
• Ausrichtung: X-Y und Theta verstellbar mittels Drehknöpfen
• Parallelabhub für saubere Trennung Leiterplatte–Schablone
• Feinstrukturen druckbar bis 0,5 mm
• Kompatibel mit verschiedenen Schablonenrahmen
• Gewicht ca.: 15 kg (printALL005)
• Standfläche (printALL005): 545 x 360 mm
• Spannrahmengröße (printALL005): 460 x 30 x 350 mm
