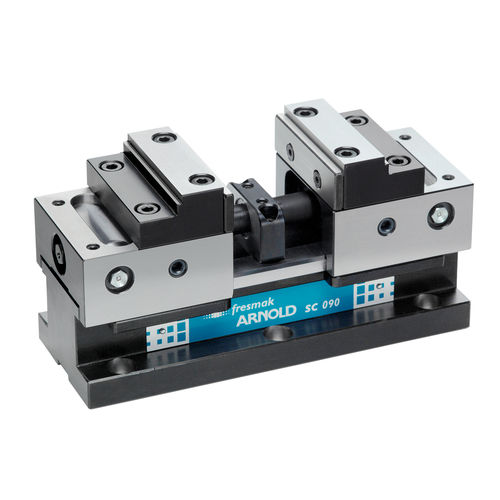

Schraubstock für Werkzeugmaschinen 050 200 ARNOLD SC series

horizontalWechselpaletteselbstzentrierend

ARNOLD SC Spanner sind kompakte und selbstzentrierende Hochpräzisionsspanner, mit konstanter Gesamtlänge unabhängig von der Werkstückgröße.- Wiederholgenauigkeit bei Spannung 0,01 mm- Wiederholgenauigkeit bei der Zentrierung 0,02 mm.- Konstruiert zum Einsatz in CNC-gesteuerten 5-Achs-Bearbeitungszentren mit reduziertem Arbeitstisch.- Kompakte Konstruktion mit Außenführungen, die Verformungen vermeiden, da die Spannkraft über die gesamte Breite wirkt.- Körper und Komponenten aus Stahl.- Hermetisch verschlossen, um Verschmutzung durch den Span zu vermeiden.- Spindel mit Rechts-/Linksgewinde lässt sich mit einem Werkstattschlüssel handhaben.- Spannkraft 10-35 kN, je nach angewandtem Drehmoment.- Die austauschbaren Backen erreichen eine Höhe von 125 mm. Dadurch werden Kollisionen mit dem Spindelkopf der Maschine oder ggf. bei Tischdrehbewegung vermieden.- Alle Backen des Standardprogramms können verwendet werden, wenn mit einem Satz weichen Backen gearbeitet wird .
