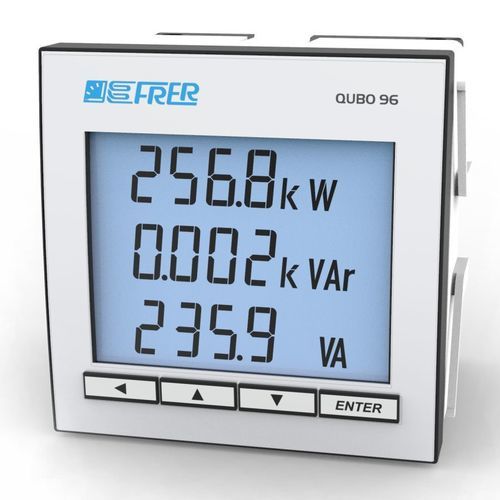

Digitale Messzentrale Q96P3H

Beschreibung
Multifunktions-Analysator für den Einsatz in dreiphasigen 3- oder 4-Leiter-Systemen mit unausgeglichenen Lasten und verzerrten Spannungsformen für Niederspannungs-/Mittelspannungsnetze. Neben den grundlegenden elektrischen Größen (einschließlich bidirektionaler Zählung von Wirkleistung und Blindleistung) bietet er ein zusätzliches Set an erweiterten Messungen, die eine effizientere Überwachung ermöglichen und zusätzliche Hinweise zum Betriebszustand des Systems liefern.

Hauptfunktionen

• Messung der wichtigsten elektrischen Größen (Spannungen, Ströme, Leistungen, Leistungsfaktoren).
• Bidirektionale Zählung von Wirk- und Blindenergie.
• THD-Messung (Total Harmonic Distortion).
• Ausgelegt für dreiphasige 3- oder 4-Leiter-Systeme, auch bei unausgeglichenen Lasten und verzerrten Wellenformen.

Kommunikation und Ausgänge

• Optionale Kommunikationsschnittstellen: Modbus RTU (RS485), Ethernet, IEC61850, PROFIBUS.
• 2 programmierbare Alarm-Ausgänge, alternativ konfigurierbar als Impulsausgänge zur Rückübertragung von Wirkund Blindenergien.
• Anschlussmöglichkeit für Analogausgangsmodule.

Verfügbare Dokumentation

• Datenblatt.
• Bedienungsanleitung.
• Kommunikationsprotokolle (einschließlich spezifischer Dokumente für Modbus RTU, Ethernet, PROFIBUS).
• Optionskatalog.
• Technische Zeichnungen (DWG und PDF).

Technische Daten

• Modellbezeichnung: Q96P3H (QUBO 96 Serie / 96×96).
• Frontmaß: 96 × 96 mm (Einbaumontage in Schalttafel).
• Anwendung: Dreiphasen-Netzanalysator für Niederspannung/Mittelspannung.
• Nennspannung: 100 – 400 V (laut Produktblatt).
• Messbereich Strom (Direkteingang oder über Wandler): 1 – 5 A (laut Produktblatt).
• THD-Messung und Behandlung verzerrter Wellenformen.
• Energiezählung: bidirektional für Wirkleistung und Blindleistung.
• Zusätzliches Set erweiterter Messungen zur erweiterten Überwachung des Systemzustands.
• Optionale Schnittstellen: RS485 Modbus RTU, Ethernet, IEC61850, PROFIBUS.
• Ausgänge: 2 programmierbare Alarm-Ausgänge oder Impulsausgänge zur Energieübertragung; Integration mit Analogausgangsmodulen.
• Konformität/Normen: CEI 0-16 (im Produktblatt angegeben).
• Technische Dokumentation verfügbar: Datenblatt, Bedienungsanleitung, Kommunikationsprotokolle und technische Zeichnungen.
