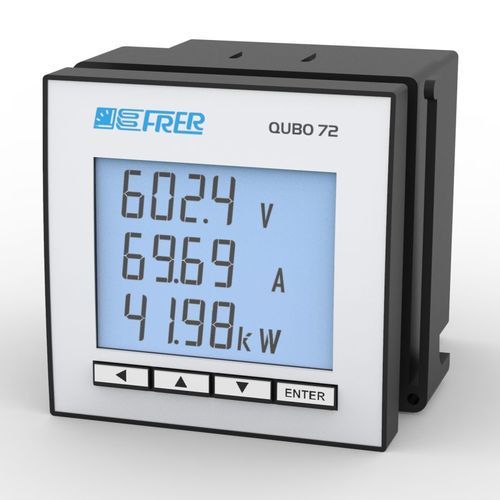

Energieverbrauch-Leistungsmessgerät Q72C3L

VielzweckeinbaufähigDC

Beschreibung
Multifunktions-Analysator für den Einsatz in Gleichstromsystemen (DC). Der Spannungseingang ist direkt mit der Leitung verbunden, der Stromanteil wird über einen Shunt abgeleitet; der Primärstromwert lässt sich über ein Programmiermenü einstellen. Misst die wichtigsten elektrischen Größen im DC-Bereich, einschließlich bidirektionaler Energiezählung und Ah, und bietet einen zusätzlichen Satz „erweiterter“ Messwerte für effizienteres Monitoring und Zustandsdiagnose.

Kommunikation und Ausgänge
Gerät serienmäßig mit RS485 - Modbus RTU. Optional mit einem programmierbaren Alarmausgang lieferbar, alternativ als Impulsausgang zur Übertragung von Energie/Ah konfigurierbar.

Verfügbare Dokumentation
Datenblatt, Benutzerhandbuch, Kommunikationsprotokolle (Modbus RTU) und Dokumentation zu den verfügbaren Optionen sind vorhanden.

Eigenschaften / technische Spezifikationen

• Typ: Netzanalysator für Gleichstromleitungen (DC)
• Serie/Produkt: QUBO 72 - 72x72 (Modell Q72C3L)
• Frontmaß / Ausschnitt für Bedienfeld: 72 x 72 mm
• Spannungseingang: direkte Leitungsschaltung
• Stromeingang: proportional, vom Shunt abgeleitet; Primärstromwert per Menü einstellbar
• Gemessene Größen: wesentliche DC-Netzwerte, bidirektionale Energiezählung, Ah
• Zusatzmessungen: Satz „erweiterter“ Messwerte für Überwachung und Diagnose
• Serielle Kommunikation: RS485 - Modbus RTU
• Optionale Ausgänge: 1 programmierbarer Alarmausgang oder Impulsausgang zur Übertragung von Energie/Ah
