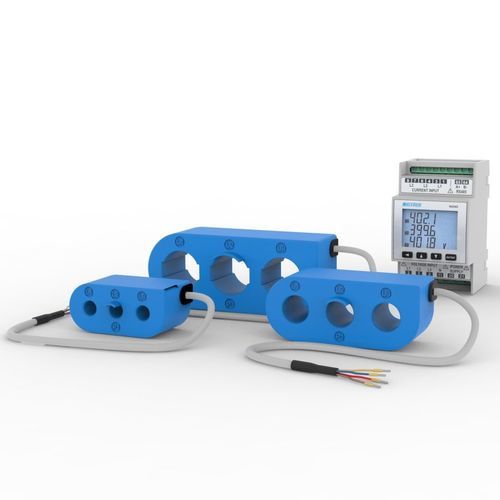

Digitale Messzentrale Q52D3H

Beschreibung
Kompakter Multifunktionsanalysator für den Einsatz in dreiphasigen (Drei- oder Vierleiter-) Niederspannungsanlagen (NS) mit unsymmetrischer Belastung. NANO H‑Version mit THD‑Anzeige und erweiterten Messungen für effizienteres Monitoring und zusätzliche Hinweise zum Systemzustand.

Funktionale Merkmale

• Messung der wichtigsten elektrischen Größen einschließlich bidirektionaler Wirk‑ und Blindenergiezähler
• THD‑Messung (Total Harmonic Distortion)
• Versionen mit Eingang über Stromwandler (TA) und Versionen mit integriertem miniaturisiertem Dreifach‑TA serienmäßig
• Direkteingangs‑Versionen verfügbar: 63A, 125A, 160A und 250A
• Kostensenkung und kürzere Verkabelungszeiten durch den kompakten miniaturisierten Dreifach‑TA
• Montage kompatibel mit dem Raster modularer Leitungsschutzschalter für beengte Einbausituationen
• Serielle Kommunikation RS485 mit Modbus RTU‑Protokoll serienmäßig
• Ausgangsoptionen: 1 oder 2 programmierbare Alarmausgänge oder alternativ Impulsausgänge zur Rückübertragung von Wirkleistungs-/Blindleistungsenergien; Anschluss von Analogausgangsmodulen möglich

Verfügbare Dokumentation
Datenblatt, Benutzerhandbuch, Kommunikationsprotokolle (Modbus RTU), Optionsdokument und Technische Zeichnung (PDF).

Eigenschaften / Technische Daten

• Typ: Dreiphasen‑Multifunktionsanalysator (Serie NANO, Hutschienenmodule)
• Modell: Q52D3H
• Spannungen: für den Einsatz in dreiphasigen NS‑Anlagen (Drei‑ oder Vierleiter)
• Stromeingänge: TA‑Versionen und Versionen mit miniaturisiertem Dreifach‑TA 63A / 125A / 160A / 250A
• Energiemessung: bidirektionale Wirk‑ und Blindenergie
• Enthaltene erweiterte Messungen: THD‑Erfassung und weitere erweiterte Messgrößen zur Überwachung
• Kommunikation: RS485 - Modbus RTU (seriell)
• Ausgänge: 1 oder 2 programmierbare Alarmausgänge oder Impulsausgänge zur Energieübertragung; Anschluss von Analogausgangsmodulen (optional)
• Format: kompaktes Hutschienenmodul (3 DIN‑Module)
• Zubehör: miniaturisierter Dreifach‑Stromwandler wird bei Direktanschluss‑Versionen mitgeliefert
