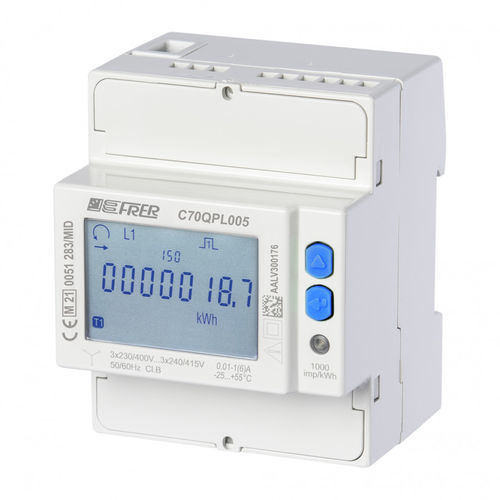

Drehstromzähler C70QPL00504CAD

für DIN-SchieneMehrfachtariffür Gewerbegebrauch

Produktübersicht
Modularer, MID-zertifizierter Energiezähler für industrielle Drehstromanlagen. Misst Wirkarbeit in 3-Phasen 3-4 Draht unausgeglichenen Systemen. CT-Eingang (1–5 A), Nennspannung 400 V. Modulare Breite: 4 DIN-Module. Optischer Port zur Verbindung mit dedizierten Kommunikationsmodulen. Zwei Impulsausgänge und Doppeltarif-Funktion für Überwachung und Abrechnung. Modell: C70QPL00504CAD.

Hauptmerkmale

• MID-zertifizierter Energiezähler für eichfähige Messungen
• Geeignet für 3-Phasen 3-4 Draht unausgeglichene Systeme
• Nennspannung: 400 V
• Stromeingang: 1–5 A (CT-Eingang)
• Doppeltarif
• 2 Impulsausgänge für externe Zähler oder Überwachungssysteme
• Optischer Port zur Verbindung zu Kommunikationsmodulen
• Modulare Breite: 4 DIN-Module

Anwendungen

• Energieerfassung in Industrie- und Gewerbebetrieben
• Verteilerschränke und Schaltanlagen
• Energieüberwachung und Untermessung
• Integration mit Kommunikationsmodulen zur Datenerfassung

Dokumentation

• Datendatenblatt (PDF)
• Bedienungsanleitung (PDF)
• Technische Zeichnungen (PDF/DWG)

Technische Daten / Spezifikationen

• Serie: C70QPL
• Produktcode (SKU): C70QPL00504CAD
• Zählertyp: MID-zertifizierter Energiezähler
• Phasen: 3-Phasen
• Verdrahtung: 3-4 Drähte (unausgeglichene Systeme)
• Nennspannung: 400 V
• Strombereich: 1–5 A (CT-Eingang)
• Tarife: Doppeltarif
• Ausgänge: 2 Impulsausgänge
• Kommunikation: Optischer Port für dedizierte Kommunikationsmodule
• Montage: 4 DIN-Module (modulares Design)
