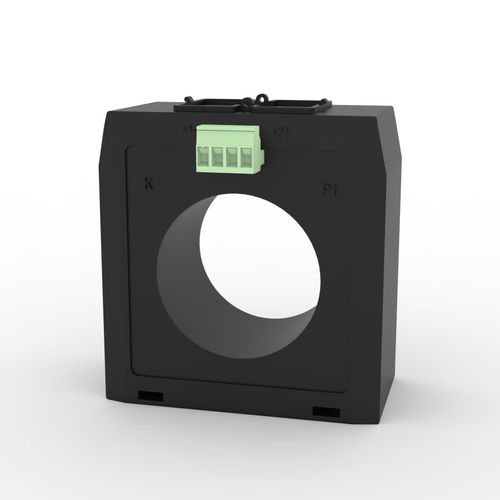

Ringkern-Stromsensor TDB060
ACDCAbleitstrom

Ringkern-Stromsensor
Ringkern-Stromsensor
Ringkern-Stromsensor
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Technologie
Ringkern
Elektrische Spezifikation
AC, DC
Weitere Eigenschaften
Ableitstrom

Beschreibung

Sensor ø60mm für Fehlerstromschutzrelais Typ B Die Sensoren der Serie TDB können Wechsel- und Gleichströme mit einer Bandbreite von DC-10kHz und einer Auflösung von 1mA messen. TDB-Sensoren verfügen über eine integrierte Entmagnetisierungsfunktion mit DC-Offset-Nullstellung, die über einen Relaisbefehl erfolgt. Mit dieser Funktion werden die Messfehler des Gleichstroms (DC-Offset), die durch Erdmagnetfeld, Permanentmagnete, DC-Spule, Temperaturdrift, mechanische Stöße oder Vibrationen verursacht werden, auf Null gesetzt. Der Messfehler des Effektivstroms (AC+DC) ist proportional zum Leitungsstrom und hängt von der geometrischen Anordnung der durch die Sensoröffnung geführten Leiter ab. Er hängt auch von der Entfernung und der geometrischen Anordnung der nahegelegenen Leiter ab, die außerhalb des Sensorlochs verlaufen. Die IΔn-Einstellung <100mA ist nur möglich, wenn die Leiter zentriert sind und die Umgebungsbedingungen kontrolliert werden (Temperatur, Vibration, EMI).

---
