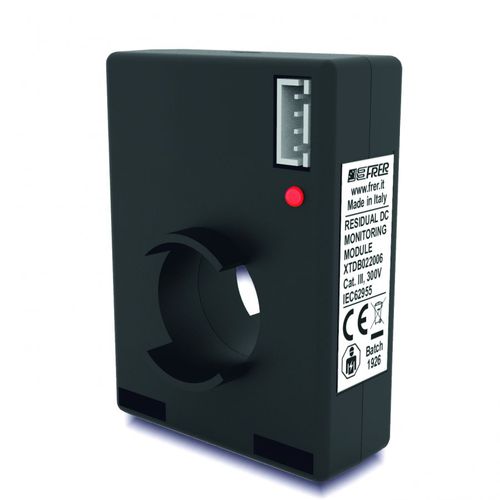

Differenzstrom-Überwachungsgerät XTDB022

Residual Direct Current Überwachungsmodul (RDC-M - Modul) Das XTDB022 ist ein Fehler-Gleichstrom-Überwachungsmodul (RDC-M-Modul), das, elektrisch gekoppelt an eine Schutzeinheit (RCD-Relais) oder Schalteinheit (Schütz, Relais, etc.), die Funktion der Fehler-Gleichstrom-Überwachungseinrichtung (RDC-MD) übernimmt, in voller Übereinstimmung mit den Anforderungen der IEC 62955.Es wird in Wechselstrom-Ladestationen eingesetzt, die permanent an das Stromnetz angeschlossen sind (Modus 3 gemäß IEC 61851-1), wo das Vorhandensein einer Fehler-Gleichstrom-Überwachungseinrichtung (RDC-DD), die in der Lage ist, die Stromversorgung des Elektrofahrzeugs (EV) zu unterbrechen, wenn dieser Strom gleich oder größer als 6 mA ist, erforderlich ist, um den korrekten Betrieb der vor der Station selbst installierten Fehlerstrom-Schutzschalter (RCD) vom Typ A oder F zu gewährleisten, die andernfalls durch das Vorhandensein einer übermäßigen Gleichstromkomponente "geblendet" werden könnten.Das Überwachungsmodul XTDB022 zeichnet sich durch eine breite Kabeldurchgangsöffnung (22,5 mm) bei gleichzeitig sehr geringen Abmessungen, einen JST-Stecker für eine schnelle und einfache Installation und eine Diagnose-LED aus, die die verschiedenen Betriebszustände des Systems anzeigt
